Van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng van có thân được làm từ nhựa cao cấp, trên đầu van bướm thì được lắp đặt bộ điều khiển khí nén được hoạt động tự động. Bài viết dưới đây chúng tôi sẽ tổng hợp chi tiết các thông tin liên quan đến dòng van bướm nhựa khí nén này. Mời bạn đọc cùng theo dõi!

Giới thiệu van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng sản phẩm được thiết kế phần thân là van bướm chất liệu nhựa PVC, uPVC; thiết bị điều khiển là bộ khí nén điều khiển van của 2 thương hiệu KosaPlus Hàn Quốc và Haitima Đài Loan. Bộ khí nén sử dụng kết cấu piston khí nén giúp việc vận hành tốt trong các truyền động. Nguồn khí nén sử dụng có áp lực 3 – 8bar.

Ưu điểm nổi bật nhất của van bướm nhựa điều khiển khí nén là vận hành tốt, ổn định, độ bền cao trong môi trường nước thải hoặc hóa chất đậm đặc như axit, bazo, muối… có tính ăn mòn mạnh. Bên cạnh đó, bộ điều khiển khí nén cũng có cơ chế vận hành ổn định, tuổi thọ dài lâu, phù hợp lắp đặt tại nhiều vị trí, môi trường khác nhau, nhất là trong hệ thống khí nén hay các vị trí xa trung tâm, khuất tầm nhìn.

Thông số kỹ thuật

▸ Thân van bướm nhựa:

• Các chất liệu nhựa PVC, uPVC, cPVC… để chế tạo thân van
• Gioăng làm kín: Teflon, EPDM,…
• Kích cỡ có sẵn: DN50 – DN400
• Kiểu kết nối: Wafer, lắp bích
• Áp lực làm việc: PN10 – PN16

▸ Bộ khí nén điều khiển van:

• Dạng điều khiển: Tác động đơn – tác động kép
• Chất liệu thân vỏ: Hợp kim nhôm sơn Epoxy
• Mức áp lực khí nén van chịu được: 3 – 8bar
• Dạng điều khiển: ON/OFF – Tuyến tính
• Thương hiệu sản xuất: Kosaplus, Haitima
• Xuất xứ: Hàn Quốc, Đài Loan
• Tình trạng: Còn hàng
• Bảo hành: 24 tháng 1 đổi 1

Cấu tạo van bướm nhựa điều khiển khí nén

Đây là dòng van bướm điều khiển bằng khí nén được cấu tạo từ hai bộ phận chính là: thân van bướm nhựa và bộ điều khiển khí nén.

Phần van bướm cơ

Bộ phận thân van bướm này được làm hoàn toàn từ chất liệu PVC, UPVC… đây là các chất liệu nhựa cao cấp và được kết cấu như sau:

• Thân van: Được chế tạo hoàn toàn bằng nhựa xung quanh còn có các lỗ tròn và được đúc nguyên khối. Các lỗ tròn này tạo nên sự thuận tiện cho việc luồn bulong cố định khi lắp đặt van trên đường ống.
• Đĩa van: chất liệu nhựa hoặc inox bọc teflon có độ bền cao với nhiệm vụ tiếp xúc trực tiếp với lưu chất và ngắt – mở dòng chảy lưu chất.
• Ty van hay còn gọi là trục van: làm bằng inox cao cấp, có nhiệm vụ nhận truyền động điều khiển từ bộ điều khiển đến đĩa van.
• Gioăng làm kín: Bộ phận này được làm từ chất liệu cao su cao cấp và có chức năng làm kín khít khi lắp đặt van vào đường ống và khi van đóng, tránh hiện tượng rò rỉ lưu chất.

Bộ điều khiển khí nén

Hiện nay, Tuấn Hưng Phát đang phân phối độc quyền 2 thương hiệu sản phẩm: Haitima Đài Loan và KosaPlus Hàn Quốc. Được cấu tạo từ 3 bộ phận chính:

• Lớp vỏ bảo vệ: Được làm từ hợp kim nhôm và bên ngoài còn được phủ thêm một lớp sơn Epoxy. Lớp vỏ này được sản xuất theo tiêu chuẩn IP67 nên có thể chống nước. Trên thân vỏ bộ điều khiển khí nén còn được thiết kế thêm cửa xả cấp hoặc cửa xả khí nén.
• Piston khí nén được chế tạo bằng hợp kim bền bỉ.
• Hệ bánh răng truyền động: Là bộ phận nhận lực rồi tận dụng lực đàn hồi của lò xo giúp cho bộ điều khiển hoạt động (theo dạng tác động đơn hoặc kép).

Phân loại van bướm nhựa điều khiển khí nén

Trên thị trường hiện nay, van bướm nhựa điều khiển khí nén được phân loại khá đa dạng, đảm bảo đáp ứng một cách tốt nhất nhu cầu sử dụng của khách hàng. Cụ thể:

Theo kiểu tác động

• Tác động đơn

Loại van bướm nhựa này bộ phận pistong sẽ sử dụng khí nén và lò xo đàn hồi để tác động điều khiển quá trình hoạt động của van. Về cấu tạo, trên thân bộ khí nén được thiết kế 1 cửa vào và 1 cửa ra. Khi vận hành van, chỉ cần cấp khí nén vào cửa vào, lúc này đĩa van sẽ xoay 1 góc 90 độ tạo thành chu trình đóng hoặc mở. Khi xả hết khí nén thì lò xo bị nén sẽ trả về vị trí tương ứng ban đầu.

• Tác động kép

Sử dụng khí nén tác động lên piston theo hai chiều. Thân bộ khí nén được cấu tạo gồm có 2 cửa vào cho khí nén; tương ứng 1 cửa điều khiển đóng và 1 cửa mở. Điểm khác biệt của bộ tác động kép so với bộ điều khiển tác động đơn là không có lò xo đàn hồi 2 đầu. Van hoạt động dựa vào áp lực khí nén để thực hiện cho chu trình 2 lần đóng hoặc mở van.

Theo thương hiệu

• Van bướm nhựa điều khiển khí nén Kosaplus Hàn Quốc

Model: AD-HTD Vật liệu: Thân Nhựa cánh nhựa gioăng EPDM Kết nối: Wafer Kích cỡ: DN40 – DN300 Áp lực làm việc: MAX PN16 Nhiệt độ làm việc: MAX 180˚C

• Van bướm nhựa điều khiển khí nén Haitima Đài Loan

Model: AD-HTD Vật liệu: Thân nhựa cánh nhựa gioăng EPDM Kết nối: Wafer Kích cỡ: DN40 – DN300 Áp lực làm việc: MAX PN16 Nhiệt độ làm việc: MAX 180˚C

Ngoài ra, van bướm nhựa điều khiển khí nén còn được phân loại dựa vào cách thức hoạt động với 2 kiểu ON/OFF hoặc tuyến tính. Cụ thể:

• Đóng mở ON/OFF: Là kiểu van bướm cho phép đóng mở hoàn toàn, thường được ứng dụng phổ biến trong đa số các hệ thống cấp thoát nước, xăng dầu…
• Đóng mở tuyến tính: Là kiểu van bướm cho phép đóng mở theo góc tùy ý và sẽ được cài đặt dựa theo lượng khí nén được cung cấp. Loại này chỉ được ứng dụng trong các hệ thống có nhu cầu điều tiết dòng chảy lưu chất.

Van bướm nhựa điều khiển khí nén có gì nổi bật?

Sử dụng van bướm nhựa khí nén mang lại nhiều lợi ích quan trọng cho người dùng và doanh nghiệp. Dưới đây là một số ưu điểm khi sử dụng sản phẩm này:

• Chất lượng và độ bền cao: Sản phẩm được sản xuất từ các loại nhựa chất lượng cao PVC, UPVC, CPVC. Qua đó, đảm bảo tính ổn định và độ bền trong môi trường khắc nghiệt.
• Tiết kiệm năng lượng và chi phí: Với thiết kế nhẹ và khả năng điều chỉnh linh hoạt, van giúp tiết kiệm năng lượng hoạt động và giảm thiểu lượng chất thải. Nên tiết kiệm được chi phí vận hành.
• Kích cỡ đa dạng: Kích cỡ trải rộng từ DN50 – DN1200
• Ứng dụng đa dạng: Van bướm nhựa điều khiển khí nén được sử dụng trong nhiều ngành công nghiệp. Bao gồm: xử lý nước, hóa chất, thực phẩm và đồ uống, dầu khí, sản xuất và chế biến.
• Tích hợp công nghệ hiện đại: Thiết bị này cũng có khả năng tích hợp các công nghệ hiện đại như: cảm biến, điều khiển tự động. Thông qua đó giúp tối ưu hóa quá trình điều khiển và theo dõi hoạt động của hệ thống.
• Bảo vệ môi trường: Sản phẩm nhựa không gây ảnh hưởng tiêu cực đến môi trường. Chúng còn có khả năng tái chế và đáp ứng tốt các tiêu chuẩn về bảo vệ môi trường.
• Giá thành hợp lý: So với các loại van điều khiển khí nén khác, van bướm nhựa thường có giá thành thấp hơn.

Ứng dụng van bướm nhựa điều khiển khí nén

Với nhiều ưu điểm nổi bật, theo thống kê hiện nay van bướm nhựa điều khiển khí nén được ứng dụng rộng rãi, phổ biến trong rất nhiều lĩnh vực: công nghiệp, nông nghiệp, dân dụng. Đặc biệt nhất là môi trường hóa chất, nước thải có tính ăn mòn mạnh vì chất liệu nhựa chống ăn mòn cực tốt. Một số ứng dụng phổ biến của van bướm:

• Trong các nhà máy liên quan đến hóa chất: axit, bazo…
• Van bướm được lắp đặt và sử dụng trong hệ thống xử lý nước sạch, nước thải…
• Ứng dụng trong ngành công nghiệp có hệ thống sản xuất lượng thực, thực phẩm.
• Sử dụng trong các nhà máy sản xuất giấy, bột giấy…

Tuấn Hưng Phát – Đơn vị cung cấp van bướm nhựa điều khiển khí nén uy tín

Tuấn Hưng Phát là một đơn vị hàng đầu trong lĩnh vực cung cấp van công nghiệp tại Việt Nam. Với danh tiếng uy tín và kinh nghiệm dày dặn trong ngành, chúng tôi tự hào là đối tác tin cậy của nhiều doanh nghiệp, dự án lớn tại Việt Nam và quốc tế. Lựa chọn chúng tôi quý khách sẽ được:

• Chất lượng sản phẩm hàng đầu.
• Đơn vị uy tín và nhiều năm hoạt động trên thị trường van.
• Đội ngũ kỹ thuật viên và chuyên gia giàu kinh nghiệm.
• Hỗ trợ khách hàng nhanh chóng, chuyên nghiệp.
• Đảm bảo giá cả cạnh tranh nhất.
• Phạm vi ứng dụng sản phẩm rộng rãi.

Nếu quý khách đang có nhu cầu tìm hiểu và mua van bướm nhựa điều khiển khí nén hay các sản phẩm van khác tại Tuấn Hưng Phát. Vui lòng liên hệ qua số hotline để được tư vấn và báo giá chính xác nhất nhé.

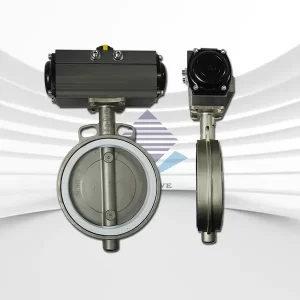

>>> Xem thêm các mẫu Van bướm inox điều khiển khí nén khác của công ty chúng tôi.
