van bướm điều khiển khí nén Kosaplus

Van bướm điều khiển khí nén Kosaplus sẵn hàng, full mẫu mã, kích cỡ và giá thành tốt tại Tuấn Hưng Phát. Van sử dụng cơ chế vận hành tự động hoàn toàn, đóng mở nhanh, điều tiết lưu chất chính xác. Bộ khí nén Kosaplus bền bỉ, an toàn, vận hành linh hoạt, đáp ứng tốt nhiều hệ thống khác nhau. Chi tiết sản phẩm, xem ngay bài viết dưới đây nhé.

Giới thiệu van bướm điều khiển khí nén Kosaplus

Van bướm điều khiển khí nén Kosaplus là dòng sản phẩm được thiết kế gồm phần thân van bướm cơ và phần điều khiển là bộ điều khiển khí nén xuất xứ từ thương hiệu Kosaplus. Đây là hãng sản xuất bộ truyền động nổi tiếng tại Hàn Quốc với chất lượng cao, tuổi thọ bền bỉ và được kiểm định nghiêm ngặt trước khi đưa ra thị trường nên khách hàng hoàn toàn yên tâm khi sử dụng.

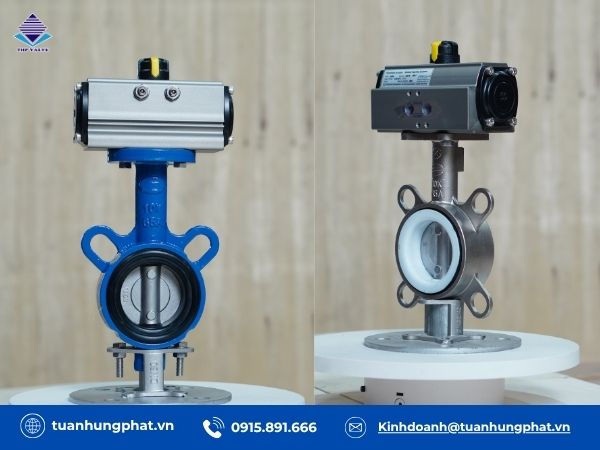

Van bướm điều khiển khí nén Kosaplus được phân phối chính hãng tại Việt Nam bởi Tuấn Hưng Phát

Van bướm khí nén Kosaplus được sản xuất đa dạng chất liệu thân van: inox, gang, thép, nhựa; cách thức vận hành ON/OFF, tuyến tính; bộ điều khiển khí nén có 2 dạng tác động đơn hoặc tác động kép. Hệ thống ứng dụng rộng rãi, đáp ứng tốt nhiều vị trí, hệ thống tự động hóa trong các lĩnh vực cấp thoát nước, hơi nóng, khí nén, hóa chất, xăng dầu…

Thông số kỹ thuật:

Cấu tạo và nguyên lý hoạt động van bướm khí nén Kosaplus

Cấu tạo

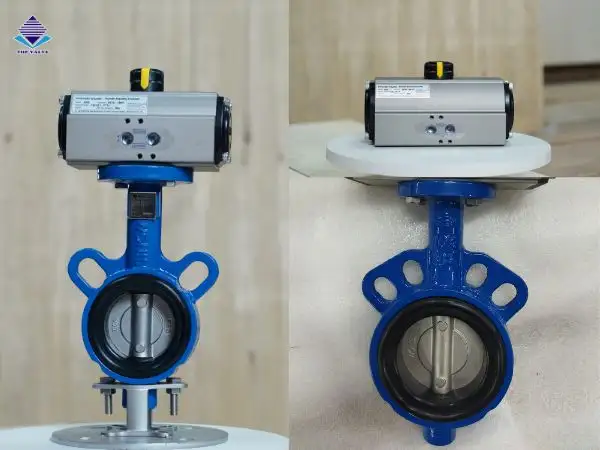

Van bướm điều khiển khí nén Kosaplus được cấu tạo bởi 2 bộ phận chính

Như đã giới thiệu từ đầu, van bướm điều khiển khí nén Kosaplus được thiết kế gồm 2 bộ phận chính như sau:

• Thân van bướm cơ

Thân van bướm được chế tạo bằng nhiều loại vật liệu như gang, inox, thép, nhựa. Mỗi loại sẽ có đặc tính, khả năng chịu nhiệt, chịu áp lực, chống ăn mòn khác nhau nên phù hợp với nhiều môi trường lưu chất. Thân van kết nối với đường ống dạng lắp bích, wafer hoặc tai bích rút gọn, tùy thuộc nhu cầu lắp đặt.

• Bộ điều khiển khí nén Kosaplus

Bộ điều khiển khí nén Kosaplus có vỏ ngoài bằng hợp kim nhôm được đúc nguyên khối. Trên thân bộ khí nén có dán tem mác thể hiện đầy đủ các thông số chi tiết về model, xuất xứ Kosaplus, áp lực…để người dùng nhận diện. Bộ điều khiển khí nén có 2 dạng: tác động đơn có lò xo và tác động kép không có lò xo, cần cấp khí nén ở cả 2 chu trình vận hành.

Nguyên lý hoạt động

Về nguyên lý hoạt động của van bướm điều khiển khí nén Kosaplus khá đơn giản, chỉ cần cấp khí nén vào van sẽ vận hành hoàn toàn tự động. Nhưng vì phụ thuộc vào dạng tác động đơn và tác động kép nên cách thức sẽ khác nhau.

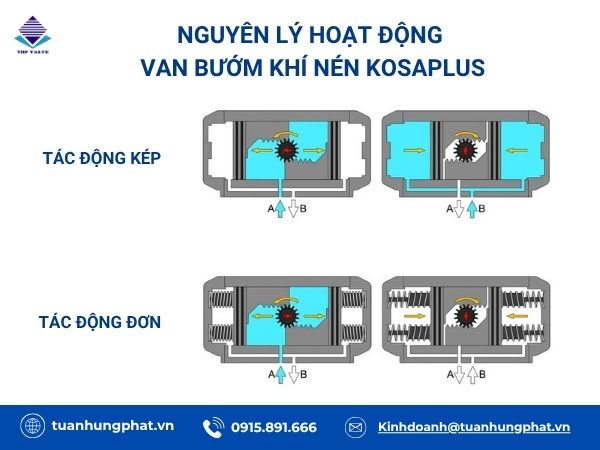

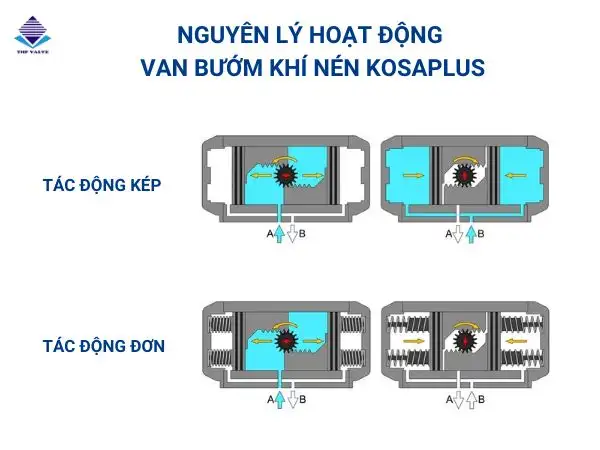

Van bướm khí nén Kosaplus hoạt động theo 2 phương thức tác động đơn và tác động kép

Cụ thể:

• Dạng tác động đơn

Với dạng bộ điều khiển này, bên trong sẽ được chế tạo bộ phận lò xo đàn hồi để thực hiện nhiệm vụ hồi vị khi mất khí. Cơ chế hoạt động: khi cần mở van cần cấp khí nén vào bộ điều khiển khí nén. Lúc này áp lực khí nén sẽ tác động lên piston làm piston dịch chuyển sang 2 bên và truyền tác động xuống hệ thống bánh răng, trục khí nén. Trục khí nén được kết nối trực tiếp với trục van, đĩa van nên khi trục quay trục van, đĩa van cũng sẽ chuyển động theo. Kết quả đĩa van dịch chuyển sang trạng thái mở, cho phép lưu chất đi qua.

Khi cần đóng van, chỉ cần ngừng cấp khí nén, lò xo đàn hồi bên trong sẽ đẩy piston lại, kéo đĩa van về vị trí đóng, ngắn không cho lưu chất đi qua.

• Dạng tác động kép

Dạng tác động kép khi vận hành sẽ cần cấp khí nén ở cả hai chu trình đóng và mở, khác dạng tác động đơn. Cụ thể, khi cần đóng hay mở van cần cấp khí nén thông qua cổng cấp khí ở mặt trước bộ khí nén. Lúc này piston, hệ thống bánh răng sẽ dịch chuyển kéo theo trục quay khí nén và trục van, đĩa van. Kết quả đĩa van dịch chuyển sang trạng thái đóng, mở tương ứng.

Ngoài ra, van bướm điều khiển khí nén này còn có dạng tuyến tính, khi cần điều tiết dòng chảy cần lắp thêm bộ tuyến tính và điều chỉnh tín hiệu Analog cấp vào bộ điều khiển theo góc mở yêu cầu. Khi đó, đĩa van sẽ dịch chuyển theo các góc mở tùy chỉnh.

Đặc điểm nổi bật của van bướm điều khiển khí nén Kosaplus

• Thiết kế đơn giản, dễ dàng lắp đặt cũng như vận hành và bảo trì, bảo dưỡng khi cần thiết.
• Nguồn gốc sản xuất từ hãng Kosaplus hàng đầu tại Hàn Quốc đảm bảo chất lượng, độ bền, tuổi thọ.
• Van vận hành tự động hoàn toàn khi được cấp nguồn khí nén, thời gian đóng mở nhanh, chỉ 1-3 giây cho 1 chu trình đóng hoặc mở.
• Van sử dụng năng lượng khí nén để vận hành nên an toàn hơn dạng điện, đáp ứng tốt hệ thống dễ cháy nổ như xăng, dầu.
• Độ bền cao, tuổi thọ chắc chắn, vận hành ổn định, hiệu quả.
• Được thiết kế đa dạng chất liệu thân van, kích cỡ từ nhỏ đến lớn, phù hợp với nhiều hệ thống có quy mô và lưu chất khác nhau.
• Kiểu kết nối với đường ống linh hoạt từ dạng lắp bích, wafer hoặc tai bích rút gọn, đáp ứng tốt các vị trí, hệ thống.
• Dễ dàng tích hợp với trung tâm điều khiển để điều khiển từ xa, không cần vận hành trực tiếp nên thích hợp với các hệ thống độc hại cần vận hành từ xa như hóa chất, nước thải.
• Giá thành hợp lý, mặc dù cao hơn dạng cơ truyền thống nhưng hoàn toàn xứng đáng với chất lượng, hiệu suất.
• Ứng dụng rộng rãi trong nhiều hệ thống, môi trường lưu chất từ nước sạch, nước thải đến hơi nóng, khí nén.

Phân loại van bướm điều khiển khí nén Kosaplus

Van bướm điều khiển khí nén Kosaplus được thiết kế với nhiều chủng loại khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng. Dưới đây là các phân loại chính:

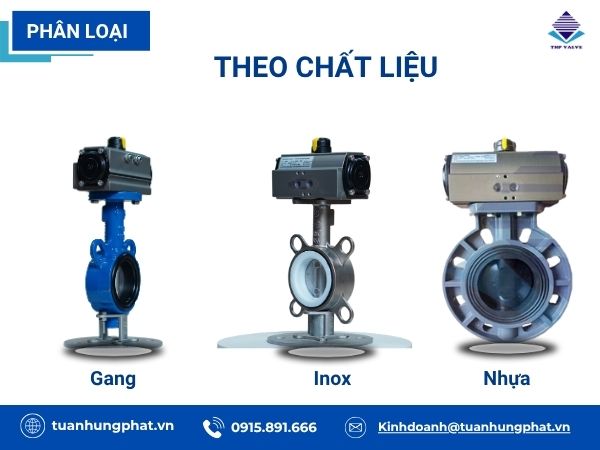

Theo chất liệu thân van

Hiện đang có 3 chất liệu van bướm khí nén Kosaplus phổ biến là: gang, nhựa, inox

• Van bướm gang điều khiển khí nén Kosaplus

Đây là mẫu van thông dụng nhất trong hệ thống tiêu chuẩn như cấp thoát nước sạch, hệ thống HVAC, PCCC. Chất liệu chế tạo thân van bằng gang, bên ngoài phủ Epoxy chống ăn mòn, tăng độ bền. Bộ điều khiển khí nén Kosaplus bền bỉ, đóng mở nhanh, tự động điều khiển. Ưu điểm chịu áp lực tốt, giá thành thấp hơn inox, giúp tối ưu chi phí đầu tư. Tuy nhiên, không phù hợp với hệ thống ăn mòn mạnh.

• Van bướm inox điều khiển khí nén Kosaplus

Là dòng van cao cấp có giá thành cao nhất và được sản xuất chuyên dụng cho môi trường ăn mòn mạnh, áp lực, nhiệt độ cao. Thân van được làm bằng inox 304 hoặc inox 316 có đặc tính chống gỉ, độ bền vượt trội và làm việc tốt trong điều kiện khắc nghiệt. Cơ chế vận hành tự động, có thể điều khiển từ xa tiện lợi. Hệ thống ứng dụng thực phẩm, đồ uống, hóa chất, hơi nóng, khí nén…

• Van bướm nhựa điều khiển khí nén Kosaplus

Là mẫu sản phẩm chuyên dùng cho môi trường ăn mòn như nước thải, hóa chất ở mức trung bình. Thân van bằng nhựa các loại PVC, uPVC, cPVC kết hợp bộ khí nén Kosaplus đóng mở nhanh. Đặc điểm nổi bật trọng lượng nhẹ, dễ lắp đặt, giá thành rẻ và chống ăn mòn cực tốt, không bị oxy hóa như kim loại. Do đó, van nhựa khí nén Kosaplus được xem là giải pháp tối ưu cho môi trường axit, bazo yêu cầu chi phí hợp lý, ngân sách đầu tư hạn hẹp.

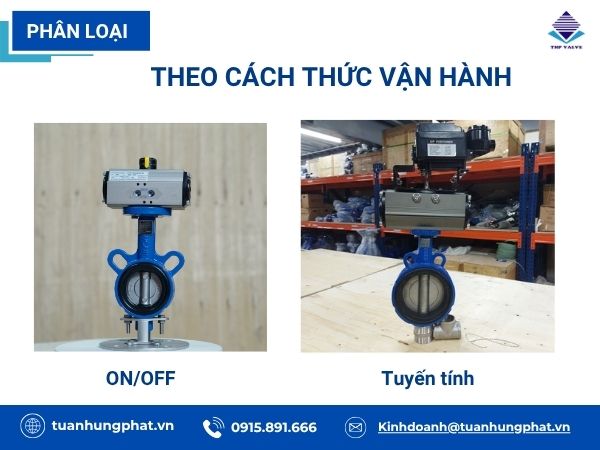

Theo cách thức vận hành

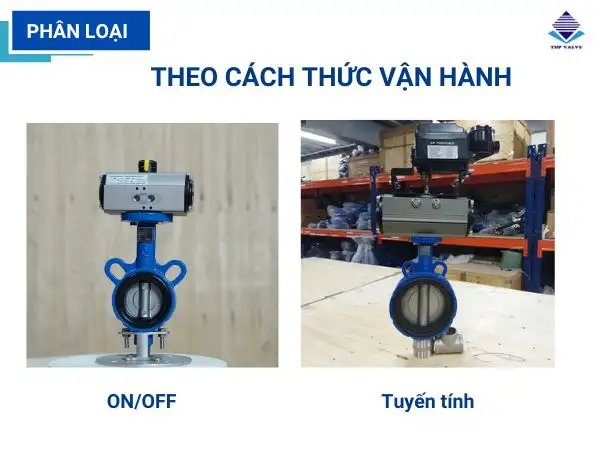

THP sẵn các dòng van bướm khí nén dạng ON/OFF hoặc tuyến tính

• Van bướm điều khiển khí nén Kosaplus ON/OFF

Là loại van cho phép hoạt động ở 2 trạng thái đóng hoàn toàn hoặc mở hoàn toàn với góc đóng mở 0 độ hoặc 90 độ. Ưu điểm điều khiển nhanh, đơn giản, đóng mở tức thì, phù hợp với hệ thống chỉ cần đóng mở hoàn toàn, không điều tiết. Van sử dụng bộ truyền động khí nén tác động đơn hoặc tác động kép, áp lực vận hành 3 – 8 bar. Quan trọng giá thành so với dạng tuyến tính rẻ hơn đáng kể.

• Van bướm điều khiển khí nén Kosaplus tuyến tính

Là dòng van sử dụng bộ điều khiển khí nén dạng tuyến tính giúp điều tiết lưu chất theo các góc mở chính xác từ 0 – 90 độ bên cạnh đóng mở hoàn toàn. Van sử dụng bộ tuyến tính, khi vận hành cần cấp tín hiệu Analog 4-20mA để điều chỉnh góc mở của van. So với dạng ON/OFF vận hành phức tạp hơn, giá thành cao hơn. Nhưng đáp ứng tốt hệ thống cần điều tiết lưu lượng và tự động hóa.

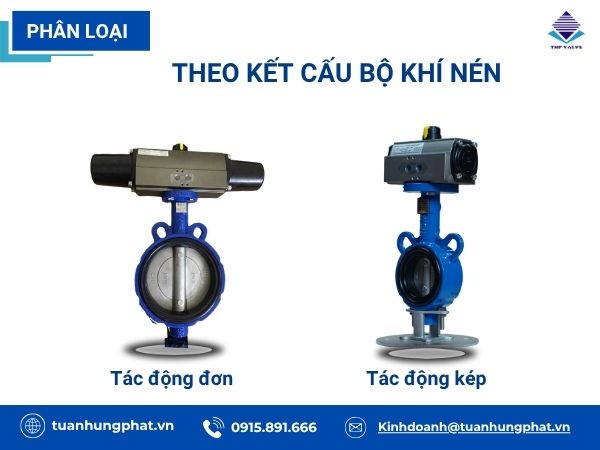

Theo kết cấu bộ khí nén

2 loại kết cấu khí nén thường thấy là dòng tác động đơn và tác động kép

• Van bướm điều khiển khí nén Kosaplus tác động đơn

Là sản phẩm được thiết kế bộ điều khiển khí nén có dạng tác động đơn, kết cấu bên trong bộ khí nén có lò xo đàn hồi. Khi vận hành chỉ cần cấp khí nén ở chu trình mở, chu trình đóng sẽ được thực hiện bởi lò xo, không cần cấp khí. Ưu điểm van tự động hồi về trạng thái an toàn khi mất khí nén giảm rủi ro. Nhược điểm hạn chế kích cỡ lớn, giá thành cao và thời gian hoạt động chậm hơn tác động kép. Hệ thống ứng dụng PCCC, HVAC, hóa chất  cần an toàn.

• Van bướm điều khiển khí nén Kosaplus tác động kép

Là loại van sử dụng bộ điều khiển khí nén dạng tác động kép, không có lò xo, khi hoạt động đóng mở van cần cấp khí nén ở cả 2 chiều. Ưu điểm tốc độ đóng mở nhanh, ổn định, phù hợp với yêu cầu vận hành liên tục, tốc độ cao, hiệu suất cao. Đặc biệt, so với dạng tác động đơn giá thành thấp hơn nhưng không có cơ chế tự động về trạng thái an toàn khi mất khí và cần hệ thống cấp khí ổn định để vận hành.

>>> Bạn cũng có thể tìm hiểu thêm về dòng van bướm điều khiển khí nén Haitima có giá thành tốt hơn tại đây!

Ứng dụng van bướm điều khiển khí nén Kosaplus

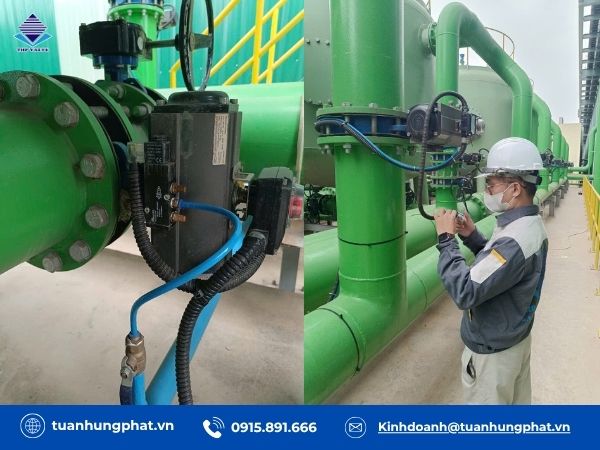

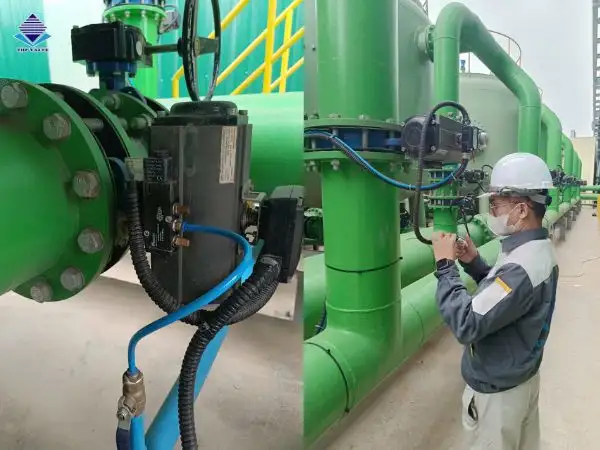

Van bướm điều khiển khí nén Kosaplus đang được THP lắp đặt tại hệ thống cấp thoát nước

Nhờ khả năng đóng mở nhanh, vận hành ổn định, phù hợp với nhiều môi trường lưu chất và xuất xứ Kosaplus uy tín. Van bướm điều khiển khí nén Kosaplus hiện đang được ứng dụng rộng rãi trong nhiều hệ thống, điển hình như:

• Trong hệ thống cấp thoát nước sạch, xử lý nước thải, trạm bơm, nhà máy nước.
• Trong nhà máy xi măng, vật liệu xây dựng
• Trong nhà máy giấy, bột giấy, hóa chất ăn mòn.
• Trong hệ thống dây chuyền sản xuất thực phẩm, đồ uống, sữa, bia…
• Trong hệ thống khí nén, hơi nóng tại các lò hơi, lò sấy.
• Trong hệ thống điều hòa không khí HVAC và PCCC.

Địa chỉ mua van bướm điều khiển khí nén Kosaplus

Sau khi tìm hiểu sản phẩm, nếu quý khách đang tìm kiếm đơn vị mua van bướm điều khiển khí nén Kosaplus chất lượng, uy tín – Tuấn Hưng Phát là địa chỉ được ưu tiên hàng đầu. Thị thị trường Việt Nam, chúng tôi đã có hơn 17 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối các loại van công nghiệp, thiết bị đo từ các thương hiệu nổi tiếng trên thế giới, trong đó có van bướm khí nén Kosaplus.

Khi mua hàng tại Tuấn Hưng Phát quý khách sẽ được cam kết từ sản phẩm đến dịch vụ. Cụ thể, toàn bộ sản phẩm có đầy đủ giấy tờ CO CQ, đa dạng kích cỡ, chất liệu, chủng loại. Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất. Đơn vị nhập khẩu trực tiếp, không qua trung gian nên có giá thành hợp lý, cạnh tranh. Chúng tôi còn sở hữu đội ngũ nhân viên chuyên nghiệp, luôn sẵn sàng làm việc 24/7 để phục vụ khách hàng mọi lúc, mọi nơi.

Để nhận báo giá chính xác sản phẩm, vui lòng liên hệ qua hotline để được nhân viên tư vấn, hỗ trợ.
