Đồng hồ đo lưu lượng nước điện tử

(2 đánh giá của khách hàng)

  • Kiểu đồng hồ: Đo lưu lượng dạng điện tử
  • Hiển thị kết quả đo lưu lượng tức thì và lưu lượng tổng
  • Kích cỡ: DN25 đến DN300 (sẵn hàng)
  • Độ sai số: ± 0,5%
  • Chất liệu thân: Gang lót PTFE/thép hợp kim lót FEP
  • Phiên bản: Compact, Remote
  • Điện áp sử dụng: 220VAC, 24V DC/AC, Pin
  • Tín hiệu xuất: Analog 4÷20mA/hart protocol, tín hiệu xung
  • Màn hình hiển thị: Led LCD 2 dòng 16 ký tự
  • Nhiệt độ làm việc: Max 80ºC
  • Hãng sản xuất: Woteck, Hansung
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Bảo hành:24 tháng
  • Kiểm định: Theo yêu cầu

gọi chúng tôiliên hệ zaloMr.Tiến: 0961.694.858

Góp ý, khiếu nại : 0963.189.833
Kế toán : 024.6295.3738
  • Giá tốt - Hàng chính hãng 100%
  • Chiết khấu cao cho dự án
  • Tư vấn hỗ trợ 24/7
  • Am hiểu - Kinh nghiệm ngành van gần 15 năm
  • Giao hàng siêu tốc
  • Tìm hiểu thêm về chúng tôi

Đồng hồ nước điện từ đang được Công ty TNHH Thương Mại Tuấn Hưng Phát phân phối độc quyền 2 thương hiệu: Woteck – Đài Loan, Hansung – Hàn Quốc. Hiện nay, kho hàng của THP đang có sẵn 2 dòng: Compact và Remote, giúp người dùng dễ ứng dụng trong nhiều vị trí lắp đặt khác nhau. Và bài viết dưới đây, Tuấn Hưng Phát Valve sẽ mô tả và giới thiệu từng mẫu sản phẩm đồng hồ nước.

Sản phẩm đồng hồ nước điện tử?

Đồng hồ nước điện tử là thiết bị được dùng để đo đạc lưu lượng dòng chảy lưu chất đi qua vị trí lắp đặt. Đồng hồ sử dụng công nghệ cảm biến điện từ để đo các thông số lưu lượng và hiển thị chúng trên màn hình LCD. Cũng vì vậy, sản phẩm này còn có thể được gọi là “đồng hồ đo lưu lượng nước điện từ” hoặc “đồng hồ đo nước điện từ” hay “đồng hồ điện từ”. Đây là dạng đồng hồ có khả năng đo đạc chính xác nhất hiện nay.

Đồng hồ đo lưu lượng nước điện tử

Đồng hồ đo lưu lượng nước điện tử

Tuấn Hưng Phát đã nhập khẩu lưu kho các sản phẩm đồng hồ đo nước điện từ với kích cỡ: đồng hồ đo nước điện tử DN25, DN32, DN40, DN50, DN65, DN80, DN100,…, DN400. Với những kích cỡ lớn hơn, đơn vị sẽ hỗ trợ khách hàng đặt hàng trực tiếp với nhà sản xuất trong thời gian gắn nhất. Dưới đây, Chúng tôi xin giới thiệu đến Quý vị hai loại sản phẩm chính: Đồng hồ nước Compact và Remote.

  1. Đồng hồ đo lưu lượng nước điện tử Compact
Đồng hồ nước điện từ Hansung

Đồng hồ nước điện từ Hansung dạng Compact

Đây là dòng đồng hồ nước có sensor và màn hình LCD hiển thị gắn liền. Hay hiểu một cách đơn giản: màn hình LCD được gắn liền – cố định trên thân của đồng hồ. Dòng sản phẩm rất được ưa chuộng và sử dụng nhiều trong các hệ thống đường ống đi nổi trên mặt đất.

2. Đồng hồ nước điện tử Remote

Đồng hồ nước điện tử dạng remote

Đồng hồ nước điện tử dạng remote

Thiết bị đồng hồ nước dạng điện tử có màn hình LCD kết nối với sensor thông qua dây tín hiệu. Chúng ta dễ dàng xem thông số qua màn hình LCD ở phòng điều khiển. Trong khi đó, thân đồng hồ nước điện tử Remote được lắp ở những vị trí rất xa, thậm trí ở ngầm dưới đất. Điều này mang đến sự thuận tiện cho nhân viên quản lý điều hành hệ thống.

Lịch sử phát triển của đồng hồ đo nước điện từ

Tiền thân của đồng hồ đo lưu lượng nước kiểu điện tử được phát minh tại Đức. Lịch sử hình thành và phát triển của đồng hồ đo nước điện tử này dựa vào định luật Faraday do Michael Faraday (1791 – 1867) phát minh.

Thông qua định luật cho biết rằng: Từ trường tương tác với mạch điện để tạo ra sức điện động hay còn gọi là cảm ứng điện từ. Đó là nguyên lý cơ bản tại các thiết bị như: máy biến áp, cuộn cảm, máy phát điện, nam châm điện hay các loại động cơ điện.

Đến đầu thế kỷ 21, khi khoa học ngày càng phát triển, công nghệ hiện đại được ứng dụng thực tiễn càng nhiều, định luật Faraday càng trở nên phổ biến. Và chúng đã được ứng dụng trong nghiên cứu và phát triển ra thiết bị đo lưu lượng với tên gọi đồng hồ đo lưu lượng nước điện tử.

Dòng điện từ này ra đời đã khắc phục tốt tình trạng tắc nghẽn dòng chảy do rác thải, cặn bẩn. Đồng thời, chúng cũng nâng cao tính chính xác, độ bền và khả năng ứng dụng trong nhiều ngành nghề khác nhau hiệu quả.

Với sự phát triển không ngừng nghỉ, nhiều thương hiệu đã cho ra đời dòng đồng hồ nước dạng điện từ với xuất xứ từ Âu đến Á. Nắm bắt xu hướng phát triển, hướng đến công nghệ tự động hóa, Tuấn Hưng Phát đã nhập khẩu và phân phối chính hãng dòng đồng hồ này tới tay người tiêu dùng Việt Nam.

Đến năm 2019, THP đã bắt tay với 2 thương hiệu lớn là Woteck và Hansung để đem tới những sản phẩm chất lượng, chính hãng với giá thành phù hợp cho các đơn vị sử dụng tại Việt Nam. Đồng thời, cũng chứng minh chất lượng dịch vụ cũng như sản phẩm thuộc top đầu được người dùng đánh giá cao hiện nay.

Thông số kỹ thuật

  • Kiểu đồng hồ: Màn hình rời, màn hình liền
    (Phiên bản Compact cho đường ống nổi hoặc Remote cho hố ga hoặc đường ống đi chìm.)
  • Chức năng: Lưu lượng nước tức thời và lưu lượng tổng, tốc độ dòng chảy lưu lượng.
  • Kích cỡ: Đồng hồ nước điện từ DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200,….DN1000
  • Độ sai số: ± 0,3%
  • Cấp độ bảo vệ: IP65, IP67, IP68
  • Điện áp: 220VAC, 24V DC/AC, PIN
  • Tín hiệu Analog In Out: Analog 4÷20mA/hart protocol, tín hiệu xung
  • Tín hiệu Modbus: RS-485
  • Đơn vị đo: m3/h, lít/h
  • Màn hình hiển thị: LCD 3 dòng 16 ký tự
  • Nhiệt độ: Min – 5ºC ~ 180ºC
  • Áp lực: 16bar – PN16 – 16kgf/cm2
  • Môi trường: Chất lỏng đa dụng, hóa chất, hơi nóng, khí nén
  • Kết nối: Mặt bích BS, DIN PN16
  • Xuất xứ: Hansung – Hàn Quốc, Woteck – Đài Loan

9 lợi ích khi lắp đặt đồng hồ đo nước điện tử chất lượng

  • Sản phẩm cung cấp đủ giấy tờ chứng minh nguồn gốc, chất lượng với CO, CQ, Cataloge, PKL,…
  • Hàng cam kết nhập khẩu chính hãng và trực tiếp từ 2 hãng sản xuất đồng hồ nổi tiếng: Hansung – Hàn Quốc và Woteck – Đài Loan.
  • Các phụ kiện lắp đặt đều là hàng chính hãng và đạt chuẩn quốc tế.
  • Đồng hồ được THP đặt làm dựa theo đa số hệ thống lắp đặt tại Việt Nam. Đáp ứng tốt nhu cầu dùng với kết cấu chắc chắn, gọn nhẹ.
  • Ứng dụng công nghệ sản xuất hiện đại gia tăng tính thẩm mỹ cao, độ bền lớn và tuổi thọ hoạt động lâu dài.
  • Với đội ngũ tư vấn có nhiều năm kinh nghiệp, giúp đưa ra nhiều giải pháp lựa chọn và lắp đặt phù hợp. Đội ngũ kỹ thuật viên lành nghề “bắt bệnh” thuần thục, giải quyết nhanh các rắc rối có thể xảy ra. Đồng thời, đưa ra những kiến nghị chuẩn kỹ thuật trong quá trình bảo dưỡng sản phẩm.
  • Khách hàng có thể đến tham khảo tại kho hàng hoặc đến văn phòng đại diện để trải nghiệm sản phẩm thực tế.
  • Nếu ký hợp đồng trực tiếp với THP sẽ nhận chiết khấu giá trị đơn hàng từ 3-5%.
  • Có kinh nghiệm tư vấn và lắp đặt đồng hồ nước điện tử cho nhiều công trình lớn nhỏ khác nhau tại: nhà xưởng sản xuất, khu công nghiệp, khu dân cư, chung cư, khách sạn,.. trên toàn quốc.

Cấu tạo của đồng hồ nước điện tử

Gồm hai bộ phận chính: Thân đồng hồ và màn hình hiển thị.

Cấu tạo của đồng hồ nước dạng điện tử

Cấu tạo của đồng hồ nước dạng điện tử

Thân đồng hồ

Thân được làm bằng chất liệu gang, lót PTFE; sensor bằng inox inox. Trong lòng thân van được gắn sensor cảm biến điện từ; chất liệu thường dùng inox 316. Thân đồng hồ có kiểu kết nối với đường ống dạng hai mặt bích.

thân đồng hồ

Thân đồng hồ

Màn hình hiển thị

Đây là dạng Led LCD hiển thị 2 dòng, 16 ký tự. Ngoài chức năng hiển thị, bộ phận này còn có các bảng mạch điện tử: bộ đo đếm, bộ chuyển đội tín hiệu, cấp nguồn. Có hai dạng: màn hình liền thân (Compact) và màn hình rời (Remote).

bộ phận hiển thị

Bộ phận hiển thị

Đồng hồ nước điện từ Woteck Đài Loan - THP

Nguyên lý hoạt động của đồng hồ đo lưu lượng nước điện tử

Từ video trên, chúng ta có thể nhận thấy rõ hơn cơ chế và nguyên lý hoạt động của đồng hồ đo lưu lượng nước điện tử. Bên trong thân của đồng hồ có thiết bị gọi là mắt cảm biến hay sensor cảm biến điện từ. Thiết bị này sẽ tạo ra một vùng từ trường nhằm cảm biến tốc độ của dòng lưu chất đi qua đồng hồ (Lưu ý: lưu chất phải có độ dẫn điện). Từ đó sẽ được chuyển đổi, tính toán ra lưu lượng lưu chất đi qua và được chuyển đổi thành thông số. Các thông số này sẽ hiển thị trên màn hình LCD.

Lưu ý: Do thiết bị đồng hồ nước điện từ này sử dụng cảm biến điện từ, lưu chất đi qua vùng từ trường cảm biến sẽ được tính toán và ghi nhận. Vì thế, thiết bị có thể đo lưu lượng theo cả hai chiều: lưu lượng dương (lưu chất đi theo chiều mũi tên trên thân đồng hồ) và lưu lượng âm (ngược chiều mũi tên).

Video cấu tạo – nguyên lý hoạt động đồng hồ đo lưu lượng nước điện từ:

Bảng thông số đo lưu lượng nước điện tử

Dựa vào bảng số liệu và công thức tính có sẵn dễ dàng tính được tốc độ dòng chảy. Môi chất đi qua sẽ được chia đều cho diện tích mặt cắt ngang với bán kính thủy lực tại điểm đó.

Trong đó: Bán kính thủy lực được xác định bằng đường kính ống (mm).

Lưu ý: Hình ảnh dưới đây chỉ là ví dụ về cách tính đồng hồ. Còn khi đo kết quả có thể sẽ khác (phụ thuộc vào thông số cài đặt). Vui lòng ibox hoặc gọi cho THP để được tư vấn cụ thể.

Đồng hồ nước điện từ

Bảng thông số đo lường của đồng hồ nước kiểu điện tử

Bản vẽ và cân nặng chuẩn xác của đồng hồ đo nước điện tử

Đồng hồ đo nước điện từ có khả năng lắp đặt linh hoạt vào bất kỳ thời điểm nào và tương thích với hầu hết các loại hệ thống ống, đặc biệt là loại ống 1/4 ″ GPV trở lên.

Đồng hồ nước điện từ

Bản vẽ kỹ thuật đồng hồ nước điện từ

Với màn hình LCD lớn, đồng hồ này hiển thị tỷ lệ sử dụng điện nước theo thời gian thực. Điều này giúp loại bỏ sự cần thiết của các công cụ đo nước bên ngoài. Vì nó được trang bị một thiết bị đo dòng điện tích hợp sẵn.

Đồng hồ nước điện từ

Bảng kích thước cân nặng của đồng hồ đo nước điện từ

Trong đó:

  • DN: Kích thước ống
  • L: Chiều dài tính từ mặt bích đến mặt bích
  • H: Chiều cao tính từ đầu đến đáy
  • N: Trọng lượng đồng hồ

Đặc tính vượt trội của đồng hồ nước điện tử

Sở hữu nhiều đặc tính nổi bật, thiết bị hiện đang được ứng dụng rất phổ biến trong các hệ thống: cấp thoát nước, xử lý nước thải,… Nói chúng ưu việt là do:

  • Màn hình hiển thị hai dòng 16 số: Hiển thị cả lưu lượng tức thời, lưu lượng tổng, tốc độ dòng chảy, khối lượng nước,…
  • Có thể cài đặt đơn vị đo lường lưu lượng như: lít, m³,… Tương tự như vậy, tốc độ dòng chảy tương ứng là lít/phút, lít/giờ, m³/phút, m³/h,…
  • Có hai tùy chọn Compact – xem, theo dõi kết quả đo lường tại vị trí đồng hồ và Remote – xem, theo dõi kết quả đo lường từ xa(có thể ngay từ phòng điều khiển bằng các giao thức analog, RS485).
  • Vật liệu chế tạo có độ bền cao: cảm biến 316L, lớp lót PTFE – FEP
  • Áp dụng công nghệ hiện đại nên có độ chính xác đo đạc cao, sai số nhỏ.
  • Kết hợp dễ dàng với các thiết bị ngoại vi, tủ điều khiển để theo dõi, điều chỉnh, kiểm soát các thông số đo lường, vận hành điều tiết lưu lượng bằng các loại van điều khiển tự động.
  • Sở hữu tiêu chuẩn chống nước IP68 nên đồng hồ nước điện tử gặp nhiều thuận lợi trong việc vận hành tốt trong môi trường ẩm ướt. Nếu có giọt bắn hay lắp đặt ngoài trời, chúng tôi vẫn khuyên phải lắp thêm mái che chắn.
  • Dải kích cỡ sản phẩm từ DN25 đến DN600 đáp ứng tốt các nhu cầu sử dụng đa dạng trong một hệ thống.
  • Không bị ảnh hưởng bởi các yếu tố: nhiệt độ, nồng độ, độ nhớt, độ dẫn điện hay mật độ.
  • Phạm vi đo lưu lượng dễ dàng điều chỉnh phù hợp với nhu cầu và môi trường làm việc.
  • Theo xu hướng tự động hóa, nguồn hàng có sẵn, đa dạng, dễ tìm mua. Tuy nhiên, nên lựa chọn nhà cung cấp đủ uy tín, được xem hàng mẫu trực tiếp là tốt nhất. Như vậy sẽ hiểu rõ hơn về sản phẩm mình chuẩn bị mua và giảm chi phí thương mại.

Ứng dụng của đồng hồ nước điện tử

Sản phẩm đồng hồ nước điện tử đo lưu lượng tức thời, toàn thời gian chính xác với sai số ± 0,5%. Nên chúng được ứng dụng rộng rãi trong nhiều hệ thống khác nhau. Trong đó, một số hệ thống, nhà xưởng chúng ta có thể bắt gặp đồng hồ này nhất như:

Ứng dụng đồng hồ nước điện từ trong công nghiệp

Ứng dụng đồng hồ nước điện từ Hansung DN150

Ứng dụng đồng hồ nước điện từ trong công nghiệp

Ứng dụng đồng hồ nước điện từ Hansung DN50

Ứng dụng đồng hồ đo lưu lượng nước điện từ Remote hãng Woteck Đài Loan DN100

Ứng dụng đồng hồ đo lưu lượng nước điện từ Remote hãng Woteck Đài Loan DN100

  • Thường được ứng dụng trong các hệ thống xử lý nước thải; đo lưu lượng nước thải sinh hoạt cũng như công nghiệp.
  • Đồng hồ đo lưu lượng nước thải kiểu điện tử có thể dùng trong các hệ thống nước thải chứa tạp chất thể rắn.
  • Dùng trong các hệ thống cấp nước sạch tòa nhà, cấp nước khu vực, PCCC…
  • Dùng trong các hệ thống áp lực cao: hệ thống bơm cao áp,…
  • Dùng tốt trong các hệ thống có tính ăn mòn như hóa chất, nước muối, axit…
  • Dùng nhiều trong các nhà máy sản xuất giấy, thực phẩm.

Mời Quý Vị tham khảo thêm catalog để được rõ hơn: Catalog đồng hồ nước điện tử Woteck Đài Loan Tại Đây Và catalog đồng hồ nước điện tử HanSung tại đây

Sản phẩm đồng hồ đo nước điện tử sẵn hàng tại kho

Tuấn Hưng Phát đang phân phối sản phẩm đồng hồ đo lưu lượng nước điện tử chính hãng Woteck xuất xứ Đài Loan; và Hansung xuất xứ Hàn Quốc. Sản phẩm của hai thương hiệu đều được Tuấn Hưng Phát lưu kho sẵn hàng các kích cỡ từ DN25 – DN300 với Woteck; và từ DN25 – DN200 với HanSung.

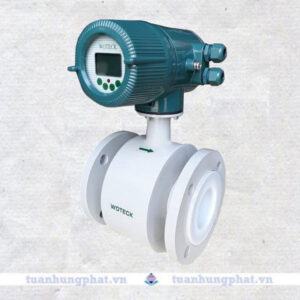

Đồng hồ nước điện từ Woteck Đài Loan

Đồng hồ nước điện từ Woteck Đài Loan

Đồng hồ nước điện từ Woteck Đài Loan

Sản phẩm này được Tuấn Hưng Phát đưa đến thị trường Việt Nam từ sớm; đa dạng về mẫu mã, chủng loại. Hiện nay, Đơn vị lưu kho sẵn hàng một số tùy chọn sản phẩm như:

  • Đồng hồ nước đo nước điện từ 220V.
  • Đồng hồ nước điện tử 24V.
  • Đồng hồ đo lưu lượng nước điện từ dùng pin (Lưu kho số lượng có hạn).
  • Đồng hồ nước điện từ tuarbin (Lưu kho số lượng có hạn).
  • Đồng hồ đo nước điện từ Woteck màn hình rời (Remote)
  • Đồng hồ đo nước điện từ Woteck thân liền (Compact)
Đồng hồ nước điện từ Woteck Đài Loan

Đồng hồ nước điện từ Woteck Đài Loan

Đồng hồ nước điện tử Woteck Đài Loan với các DN25, DN32...

Đồng hồ nước điện tử Woteck Đài Loan với các DN25, DN32…

Đồng hồ đo nước điện từ màn hình rời Woteck - Đài Loan

Đồng hồ đo nước điện từ màn hình rời Woteck – Đài Loan

Kết cấu của đồng hồ nước Woteck dạng điện từ phổ biến gồm: thân bằng gang; lớp lót teflon PTFE; sensor cảm biến bằng inox 316; kết nối dạng hai mặt bích tiêu chuẩn BS. Ngoài ra sản phẩm có thể có các tùy chọn khác nhằm ứng dụng cho những môi trường khắc nghiệt.

Thông số kỹ thuật

– Model: WTM
– Thân:Thép
– Kiểu kết nối: bích
– Tiếp điểm: SUS 316
– Điện áp: 220V
– Tín hiệu điện In: 4-20mA
– Tín hiệu điện out: 4-20mA
– Lớp lót đồng hồ: PTFE
– Nhiệt độ: -10 đến 150 độ.
– Áp lực: 16 bar
– Sử dụng: nước, nước thải
Xuất xứ: Woteck – Đài Loan

Đồng hồ đo lưu lượng nước điện từ HanSung Hàn Quốc

Đồng hồ đo nước điện từ HanSung Hàn Quốc

Đồng hồ nước điện tử HanSung

Mặc dù được Tuấn Hưng Phát đưa về thị trường Việt Nam sau. Song đồng hồ đo lưu lượng nước điện từ của Hansung vẫn tạo nên độ HOT rất lớn. Điều này thể hiện qua nhu cầu của thị trường với đồng hồ nước Hansung. Với sản phẩm của thương hiệu Hansung, Đơn vị tạm thời lưu kho sẵn hàng hai phiên bản Compact và remote. Cùng với đó là một số tùy chọn về nguồn điện sử dụng và cấu tạo:

  • Đồng hồ nước điện tử HanSung 220V
  • Đồng hồ nước điện từ HanSung 24V
  • Đồng hồ điện từ Hansung thân liền (Compact)
  • Đồng hồ điện từ Hansung màn hình rời (Remote)
Đồng hồ nước điện từ Hansung Hàn QUốc

Đồng hồ nước điện từ Compact Hansung – Hàn Quốc

Đồng hồ đo nước điện từ màn hình rời Hansung - Hàn Quốc

Đồng hồ đo nước điện từ màn hình rời Hansung – Hàn Quốc

Có thể nói sản phẩm của Hansung sở hữu kết cấu vượt trội: thân bằng hợp kim cacbon rất nhẹ mà bền chắc; lớp lót sử dụng teflon FEP có khả năng chống ăn mòn và chịu nhiệt tốt hơn cả PTFE; Sensor cảm biến bằng inox 316L chống mài mòn, chịu nhiệt tốt; kết nối hai mặt bích có thể lựa chọn tiêu chuẩn DIN, JIS10K. Bên trên chỉ là những tùy chọn được lưu kho sẵn hàng. Quý vị cần những sản phẩm có tính chất đặc thù hãy liên hệ để nhận hỗ trợ.

Thông số kỹ thuật

– Model: HS1000.IP65
– Thân: Nhôm đúc/ thép carbon
– Kiểu kết nối: bích
– Tiếp điểm: SUS 316L
– Điện áp: 220V
– Tín hiệu điện In: 4-20mA
– Tín hiệu điện out: 4-20mA
– Lớp lót đồng hồ: FEP, PTFE(remote)
– Nhiệt độ: -10 đến 150 độ.
– Áp lực: 16 bar
– Sử dụng: nước sạch, nước thải
Xuất xứ: Hansung – Hàn Quốc

Đồng hồ đo nước điện tử màn hình liền

Thông số kỹ thuật

  • Thân: Nhôm đúc, thép, SUS304
  • Kiểu kết nối: bích
  • Tiếp điểm: SUS 316L, SUS316
  • Điện áp: 220V
  • Tín hiệu điện In: 4-20mA
  • Tín hiệu điện out: 4-20mA
  • Lớp lót đồng hồ: FEP, PTFE, lót cứng, SUS304
  • Nhiệt độ: -10 đến 250 độ.
  • Áp lực: 16 bar
  • Sử dụng: nước, nước sạch,, nước tinh khiết, nước RO, nước thải, hơi
  • Xuất xứ: Hansung – Hàn Quốc, Woteck – Đài Loan
Đồng hồ nước điện tử

Đồng hồ đo nước điện tử màn hình liền

Đồng hồ đo nước điện tử màn hình rời

Thông số kỹ thuật

  • Tiêu chuẩn: JB/T9248-1999
  • Đường kính danh nghĩa: 15 – 2600
  • Tốc độ dòng chảy: 15m/s
  • Độ chính xác: DN15 – DN600: ± 0.3% giá trị chỉ thị (tốc độ dòng chảy ≥ 1m/s) và ± 3 mm/s (tốc độ dòng chảy <1m/s)
  • Độ dẫn điện: 25μS/cm
  • Áp lực: 0.6MPa, 1.0MPa, 1.6MPa, 4.0MPa.
  • Nhiệt độ: -40 – + 80 độ C
  • Đệm lót: F4, F46, Fs, Cao su polychlorobutadien, polyurethane
  • Vật liệu mặt bích: Thép cacbon
  • Vật liệu điện cực: Thép không gỉ
  • Thương hiệu: Woteck, Hansung
  • Xuất xứ: Hàn Quốc, Đài Loan
Đồng hồ nước điện tử

Đồng hồ đo nước điện tử màn hình rời

Đồng hồ đo nước điện tử Inox

Thông số kỹ thuật

– Size: DN15 – DN1000

– Material: SUS304, SUS316

– Temperature: -5℃ – 200℃

– Pressure: 10kg/cm2, 16kg/cm2

– Use: Nước, nước thải, hóa chất nhẹ, axit, xăng dầu,..

– Voltage: 24V, 220, 380V hoặc PIN

– Type: Lắp mặt bích. Tiêu chuẩn BS, JIS.

– Kiểu đồng hồ: Màn hình rời, màn hình liền

– Measurement type: Đo lưu lượng tức thời, đo lưu lượng tổn

– Display: LCD – 16 ký từ với 2 dòng hiển thị

– Signal: Analog In out 4 – 20mA

– Made in: Korea, Taiwan, Japan, China.

Đồng hồ đo nước điện tử Turbine

– Thân:SUS 304

– Kiểu kết nối: bích

– Tiếp điểm: SUS 316

– Điện áp: 24V

– Tín hiệu điện In: 4-20mA

– Tín hiệu điện out: 4-20mA

– Lớp lót đồng hồ: lót cứng

– Nhiệt độ: -10 đến 150 độ.

– Áp lực: 16 bar

– Sử dụng: Nước tinh khiết, RO

– Xuất xứ: Woteck – Đài Loan

Đồng hồ nước điện tử

Đồng hồ đo nước turbine điện từ

Đồng hồ đo hơi bù nhiệt

– Model:

– Thân:SUS 304

– Kiểu kết nối: bích

– Tiếp điểm: SUS 316

– Điện áp: 24V

– Tín hiệu điện In: 4-20mA

– Tín hiệu điện out: 4-20mA

– Lớp lót đồng hồ: sus304

– Nhiệt độ: -10 đến 250 độ.

– Áp lực: 16 bar

– Sử dụng: Hơi

– Xuất xứ: Woteck – Đài Loan

Đồng hồ nước điện tử

Đồng hồ đo hơi bù nhiệt

Đồng hồ đo nước điện tử Hóa chất

– Size: DN15 – DN1000

– Material: Nhựa Teflon, Inox304, Inox316

– Temperature: -5℃ – 200℃

– Pressure: 10kg/cm2, 16kg/cm2

– Use: Hóa chất, nước thải, acid, nước biển…

– Voltage: 24V, 220, 380V hoặc PIN

– Type: Lắp mặt bích. Tiêu chuẩn BS, JIS.

– Kiểu đồng hồ: Màn hình rời, màn hình liền

– Measurement type: Cảm biến điện từ, Turbine cách quạt

– Tín hiệu Analog In out: 4 – 20mA

– Made in: Korea, Taiwan, Japan, China.

Ngoài ra, các bạn có thể tham khảo thêm các loại đồng hồ dạng điện tử có sẵn tại kho hàng của THP như:

Đồng hồ nước điện tử

Đồng hồ nước điện từ PIN

Hình ảnh thực tế đồng hồ đo nước dạng điện tử tại Tuấn Hưng Phát

Những hình ảnh đồng hồ đo lưu lượng nước dạng điện từ dưới đây được chụp thực tế tại kho THP bằng điện thoại. Vì vậy, hình ảnh có thể không được sắc nét, nhưng chân thực. Quý vị có nhu cầu xem mẫu, tham quan kho hàng vui lòng liên hệ Hotline để được sắp xếp lịch hẹn. Trân Trọng!

Đồng hồ nước điện từ

Khui kiện hàng đồng hồ nước điện từ Woteck DN300 tại kho THP

Đồng hồ nước điện từ

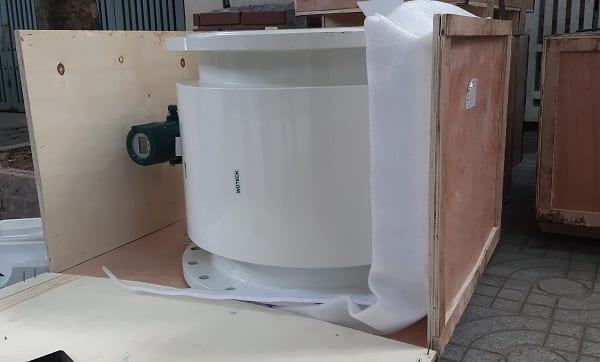

Đập hộp kiện hàng đồng hồ nước điện từ Woteck – Đài Loan tại kho THP

Đồng hồ đo lưu lượng nước điện tử Remote Woteck Đài Loan

Mở kiện hàng đồng hồ nước điện tử DN300 Remote

Đồng hồ nước điện từ

Nhập theo đơn đặt hàng DN50, DN100, DN150, DN300 đồng hồ nước điện tử

Đồng hồ nước điện từ

Địa điểm tập kết đi hàng đồng hồ nước điện từ tại kho THP

Đồng hồ nước điện từ

Tập kết xuất đồng hồ nước điện từ DN65 DN80 DN100 DN250

Quy trình kiểm tra, kiểm định đồng hồ đo nước điện tử

Theo quy định từ Tổng cục tiêu chuẩn đo lường chất lượng, các sản phẩm điện tử bắt buộc phải kiểm tra và được xác minh từ hệ thống quản lý. Tuy nhiên, tùy vào từng nhu cầu của khách hàng xem có cần hoặc không cần thiết kiểm tra, xác minh đồng hồ nước điện tử. Qua đó, chúng tôi sẽ hỗ trợ nhiệt tình.

Bên cạnh đó, đồng hồ đo nước cần kiểm tra, bảo trì, bảo dưỡng, hiệu chỉnh thường xuyên. Nhờ vậy, sản phẩm gia tăng độ chính xác cao và kéo dài tuổi thọ làm việc lâu hơn.

Kiểm định đo hiệu chỉnh cho đồng hồ

Mục đích của việc hiệu chỉnh đồng hồ nước là:

  • Đưa ra kết quả đo chính xác cao, kiểm soát tốc độ dòng nước chính xác.
  • Duy trì hiệu suất làm việc dài hạn.
  • Đảm bảo đồng hồ luôn hoạt động tốt và thực hiện đo lưu lượng chính xác.

Các bước đo thử nghiệm đồng hồ

Bước 1: Lưu lượng kế thử nghiệm lắp ở ngoài đồng hồ và giá trị lưu lượng của nước vào được đo và ghi lại.

Bước 2: Sau khi kiểm tra và đo lường, các đồng hồ đo được chia thành ba loại để kiểm tra: Kích thước, hình dạng và chỉ số bộ phận.

Bước 3: Tiếp theo, thực hiện kiểm tra độ chặt của đồng hồ và ghi lại số đọc trước khi thử nghiệm. Việc đo lưu lượng sẽ được thực hiện theo phương pháp kiểm tra 3 điểm để đảm bảo sự chính xác và tiến hành các biện pháp sửa chữa (nếu cần thiết).

Cách lựa chọn đồng hồ đo nước kiểu điện tử

Để lựa chọn được một sản phẩm phù hợp với hệ thống của mình, các bạn có thể dựa vào các yếu tố sau:

  • Đồng hồ cần được kiểm tra trước khi phân phối trên thị trường

Quá trình kiểm định chất lượng có thể mất 3 tháng với một vài yêu cầu thử nghiệm để xác nhận sản phẩm tuân thủ đúng quy định. Và khi chọn đồng hồ nước điện tử nên tìm loại đã được kiểm tra. Lựa chọn đồng hồ cần dựa vào chất lượng và hiệu suất là chính. Còn giá thành sẽ tùy thuộc vào từng thời điểm, thương hiệu sản xuất mà có sự chênh lệch.

  • Kèm theo đầy đủ giấy tờ chứng minh hàng chính hãng

– Khi lựa chọn đồng hồ đo nước cần chú ý đến vấn đề đó có phải hàng chính hãng không. Vì sản phẩm có nguồn gốc rõ ràng đảm bảo chất lượng, hiệu suất làm việc và độ bền.

– Điều thứ 2 cần quan tâm là sản phẩm có đầy đủ giấy tờ CO, CQ, PKL,.. để đảm bảo bạn mua hàng chính hãng.

  • Cung cấp thông tin sản phẩm chi tiết

Một đơn vị cung cấp hàng uy tín, chất lượng sẽ cung cấp đầy đủ thông tin về sản phẩm như: thương hiệu, mã sản phẩm, xuất xứ, những ưu nhược điểm, tính ứng dụng,… Và Tuấn Hưng Phát tự hào là đơn vị phân phối hàng chính hãng khi thiết lập quan hệ đối tác với nhiều nhà sản xuất, nhà cung cấp có tiếng. Từ đó, luôn đưa ra đầy đủ thông tin về sản phẩm thông qua catalog sản phẩm.

  • Đảm bảo hàng mới 100%

Hãy chắc chắn sản phẩm bạn mua đều là hàng mới 100%. Đừng nên mua sản phẩm đồng hồ với giá quá rẻ, coi chừng mua phải đồ cũ. Điều này dễ gây ảnh hưởng đến tính chính xác, độ an toàn cho cả người dùng và hệ thống sử dụng.

  • Hiểu rõ các thông số cơ bản

Các thông số cơ bản bạn cần hiểu rõ như: kích thước, cấu trúc, vật liệu, môi trường hoạt động, nhiệt độ, điện áp và áp suất làm việc.

Lưu ý khi lắp đặt đồng hồ đo lưu lượng nước điện tử

Dưới đây là những lưu ý quan trọng khi lắp đặt đồng hồ nước điện tử, đảm bảo độ bền của thiết bị cũng như an toàn cho người vận hành:

  • Đảm bảo chiều dài tối thiểu từ góc cua dẫn đến thân đồng hồ phải gấp 5 lần đường kính ống. Điều này giúp dòng chảy lưu chất luôn ổn định, đảm bảo kết quả đo lường là chính xác nhất.
  • Khi nối đất cho đồng hồ nước điện tử, phải đảm bảo thực hiện đúng quy trình. Việc tiếp đất đúng cách cho phép đo điện áp gây ra trong từ trường của đường ống. Phần vỏ của thiết bị cần được tiếp đất theo mã điện của hệ thống, phù hợp với mã điện địa phương hoặc quốc gia. Phương pháp nối đất hiệu quả nhất là nối trực tiếp, kết nối mặt đất với trở kháng tối thiểu.
  • Trong trường hợp bắt buộc lắp đặt đồng hồ theo hướng thẳng đứng thì phải đảm bảo lưu chất chảy qua thân đồng hồ từ dưới lên. Tránh lắp theo hướng dòng chảy từ trên xuống bởi nếu tốc độ dòng chảy không ổn định sẽ ảnh hưởng đến kết quả đo.
  • Lắp đặt bệ đỡ cho đồng hồ đo lưu lượng nước điện tử bởi trọng lượng của đồng hồ khá nặng.
  • Sử dụng nguồn điện áp phù hợp với thông số của đồng hồ để đảm bảo hoạt động ổn định và chính xác.
  • Khi siết bulong phải siết với lực đều tay, tuân thủ giới hạn mô men xoắn theo quy định. Nếu không tuân thủ có thể dẫn đến hư hỏng lớp lót ống chảy.
Lưu ý khi lắp đặt đồng hồ đo nước điện tử

Lưu ý khi lắp đặt đồng hồ đo nước điện tử

Lưu ý khi sử dụng đồng hồ đo lưu lượng nước điện từ

Dưới đây là một số lưu ý cho Quý vị khi lắp đặt và sử dụng đồng hồ lưu lượng nước dạng điện từ. Quý vị vui lòng lưu ý để đồng hồ hoạt động tốt, ổn định; và có tuổi thọ vận hành tốt nhất.

▸ Môi trường lưu chất dạng chất lỏng phải có độ dẫn điện và độ dẫn điện ≥5µs/cm. Lưu chất có độ dẫn điện thấp hơn sẽ khiến đồng hồ đo nước điện tử cho kết quả không chính xác.

▸ Lắp đồng hồ nước điện tử cần đảm bảo: lưu lượng chảy của lưu chất phải đầy/ngập Sensor và lớn nhất. Do đồng hồ đo lưu lượng nước điện từ sử dụng cảm ứng điện từ để đo tốc độ dòng chảy; thông qua đó đưa ra thông số lưu lượng. Vì vậy, tốc độ dòng chảy qua đồng hồ càng ổn định thì thông số đo được càng chính xác.

▸ Vị trí lắp đặt đồng hồ có thể nằm ngang hoặc thẳng đứng. Trong trường hợp lắp đồng hồ thẳng đứng thì chiều dòng nước đi qua đồng hồ bắt buộc phải từ dưới lên. Khi đó, tốc độ dòng chảy lưu chất là ổn định nhất và mức lấp đầy đường ống cũng cao nhất.

Lưu ý vị trị lắp đặt đồng hồ nước điện tử

Lưu ý vị trị lắp đặt đồng hồ nước điện tử

▸Khoảng cách từ vị trí gấp khúc, các vị trí cút cong đến đồng hồ nước điện tử dài tối thiểu gấp 5 lần đường kính ống. Điều này đảm bảo dòng lưu chất đi qua đồng hồ ổn định; và kết đo lường được chính xác nhất.

▸ Tránh sử dụng đồng hồ nước điện từ ở môi trường nhiều kim loại có tính từ trường. Mặc dù đồng hồ có thiết bị cách từ trường; nhưng vẫn có khả năng ảnh hưởng đến độ chính xác của đồng hồ.

▸ Khi lắp đặt đồng hồ nước điện tử cần thiết phải lắp đặt dây tiếp đất. Điều này tránh hiện tượng tích điện trong đường ống tạo ra từ trường làm ảnh hưởng đến kết quả đo đạc của đồng hồ không được chính xác.

▸ Khi lựa chọn đồng hồ cần lưu ý tính chất của lưu chất để có lựa chọn phù hợp. Tốt nhất, nếu chưa có kinh nghiệm nên nhờ sự tư vấn của nhân viên kỹ thuật hoặc nhân viên hỗ trợ khách hàng.

▸ Nếu trong lưu chất tồn tại thể rắn dạng hạt, phạm vi tốc độ dòng chảy lưu chất nên giới hạn từ 1 – 3 m/s. Nếu tốc độ dòng chảy lớn, lưu chất chứa chất rắn dạng hạt có thể mài mòn lớp lót, cũng như sensor cảm biến. Khi đó bạn nên tăng kích cỡ đồng hồ cũng như đường ống để giảm bớt tốc độ dòng lưu chất. Trong trường hợp tốc độ dòng lưu chất <1, bạn có thể thu nhỏ kích cỡ đường ống và đồng hồ nước điện từ để có kết quả đo đạc chính xác nhất.

So sánh đồng hồ đo nước điện từ với đồng hồ đo nước dạng cơ

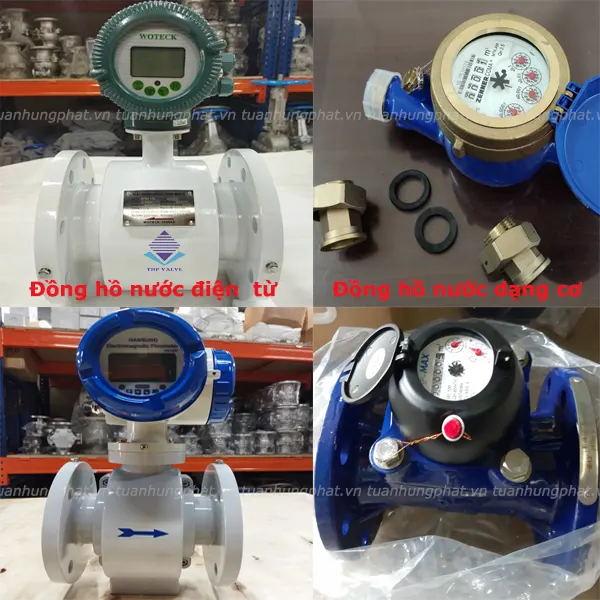

So sánh đồng hồ nước điện tử và đồng hồ nước dạng cơ

Việc so sánh giữa 2 loại đồng hồ điện tử và dạng cơ sẽ giúp người dùng lựa chọn sản phẩm phù hợp nhất.

Việc so sánh giữa đồng hồ đo lưu lượng nước điện từ và đồng hồ đo nước dạng cơ giúp người dùng hiểu hơn về sự khác biệt của mỗi loại sản phẩm.

Đồng hồ đo lưu lượng nước điện từ

Đồng hồ đo lưu lượng nước điện từ là sản phẩm công nghệ cao. Chúng sử dụng nguyên tắc hoạt động dựa trên tương tác của từ trường và dòng điện. Thường đi kèm với cảm biến, bộ xử lý điện tử để ghi nhận và hiển thị lượng nước đi qua hệ thống. Dưới đây là những điểm mạnh của đồng hồ điện từ:

  • Chính xác và đáng tin cậy: Đồng hồ điện từ cung cấp độ chính xác cao hơn so với đồng hồ cơ. Không bị ảnh hưởng bởi cảm biến mài mòn hay hiện tượng nhiễu sóng điện từ.
  • Đo lường liên tục: Thiết bị đo lường liên tục và ghi nhận dữ liệu một cách chính xác, đáng tin cậy. Giúp người dùng nhìn rõ hơn về lượng nước tiêu thụ trong thời gian nhất định.
  • Khả năng tích hợp công nghệ: Với khả năng tích hợp công nghệ thông minh, đồng hồ điện từ có thể kết nối với mạng và cho phép người dùng theo dõi lượng nước từ xa. Từ đó, giúp việc quản lý nguồn nước một cách thông minh.

Đồng hồ đo nước dạng cơ

Đồng hồ đo nước dạng cơ hoạt động dựa trên cơ chế cơ học và thường dùng cánh quạt hoặc tuabin để đo lượng nước. Dưới đây là một số đặc điểm của đồng hồ cơ:

  • Đơn giản và thủ công: Đồng hồ cơ thường đơn giản hơn và không yêu cầu nguồn điện. Tuy nhiên, điều này có thể dẫn đến sai số và độ chính xác thấp hơn so với đồng hồ điện từ.
  • Dễ dàng trong việc đọc: Có thiết kế đơn giản và dễ đọc với cánh quạt hoặc bộ đo tuabin để chỉ số lượng nước đã sử dụng.

Việc so sánh đồng hồ đo nước điện từ và đồng hồ đo nước dạng cơ cho thấy: Đồng hồ điện từ có ưu điểm về độ chính xác cao, tích hợp công nghệ thông minh và khả năng đo lường liên tục. Trong khi đó, đồng hồ cơ có cấu tạo đơn giản và dễ dàng trong việc đọc số liệu. Tuy nhiên, nhược điểm của đồng hồ cơ là mất tính chính xác cao hơn. Việc lựa chọn giữa hai loại sản phẩm này sẽ phụ thuộc vào nhu cầu và ưu tiên của người sử dụng.

>> Xem thêm: Đồng hồ đo nước tuabine điện từ Woteck – Đài Loan có khả năng chống ăn mòn và chịu lực tốt nhờ sử dụng chất liệu SUS304, 316.

Cách xử lý sự cố của đồng hồ đo nước điện tử

Lỗi không hiển thị

  • Kiểm tra xem nguồn có bật không
  • Xem cầu trì chính có ở trạng thái tốt không.
  • Kiểm tra nguồn điện có đáp ứng đúng yêu cầu sử dụng không.
  • Kiểm tra xem điều chỉnh độ tương phản màn hình có điều chỉnh được hay không và điều chỉnh đã phù hợp chưa.

Báo động kích thích – Excitation Alarm

  • Kiểm tra kết nối kích thích EX1 và EX2 có bị hở mạch không?
  • Kiểm tra xem tổng điện trở của cuộn dây kết nối có nhỏ hơn 150Ω hay không.
  • Nếu cả 2 vấn đề trên đều bình thường thì đầu dò xảy ra vấn đề.

Báo động ống rỗng

  • Kiểm tra xem ống đo cảm biến có chứa đầy môi chất bên trong không?
  • Kiểm tra các đường tín hiệu đã được kết nối chính xác chưa?
  • Các điện cực của cảm biến có đúng không?

Lỗi cài đặt hệ thống

  • Có cài đặt theo phạm vi lưu lượng, cài đặt tổng đơn vị lưu lượng và cài đặt tương đương xung. Thuận tiện sửa đổi lại cài đặt.

Đo lưu lượng không chính xác

  • Ống đo có chứa đầy chất lỏng hay không?
  • Đường tín hiệu có được kết nối bình thường không?
  • Kiểm tra xem hệ số cảm biến và điểm 0 của cảm biến có đặt theo đúng bảng ghi tên hay chứng nhận hiệu chuẩn không.

Liên hệ nhận báo giá đồng hồ đo lưu lượng nước điện từ

Để đáp ứng nhu cầu mua và ứng dụng đồng hồ đo lưu lượng nước điện tử trong nước, Tuấn Hưng Phát đã làm việc và thỏa thuận đại diện phân phối hai thương hiệu Woteck và HanSung. Chúng tôi nhập khẩu lưu kho sẵn hàng đầy đủ hai dòng sản phẩm đồng hồ nước điện tử compact và remote. Về kích cỡ, Chúng tôi cũng có sẵn đầy đủ từ DN25 đến DN600, đảm bảo đáp ứng mọi nhu cầu của Quý Vị.

Là nhà nhập khẩu, phân phối trực tiếp, Tuấn Hưng Phát luôn khuyến khích Quý Khách Hàng của mình nên đến tham quan, đánh giá sản phẩm một cách trực quan nhất. Với những Khách Hàng ở tỉnh xa, không có điều kiện, Chúng tôi sẽ quay Video mô tả sản phẩm trực quan nhất để Khách Hàng đánh giá.

Về chất lượng, Chúng tôi có thể cam kết về chất lượng đồng hồ đo nước điện tử của chúng tôi bằng chính sách bảo hành 24 tháng; cung cấp đầy đủ CO, CQ, VAT,… để chứng minh nguồn gốc xuất xứ sản phẩm. Quý Vị có thắc mắc hay cần nhận báo giá đồng hồ nước điện từ vui lòng liên hệ Hotline để được hỗ trợ.

Quy trình tư vấn và báo giá đồng hồ nước điện tử tại Tuấn Hưng Phát

Đồng hồ đo nước điện từ

Đồng hồ nước điện tử Hansung – Hàn Quốc

Để giúp quý khách hàng nắm rõ quy trình tư vấn và nhận bảng báo giá chính xác từ THP. Chúng tôi sẽ đưa ra các bước tư vấn cụ thể dưới đây để quý bạn đọc nắm rõ:

  • Bước 1: Tiếp nhận các thông tin ban đầu từ phía khách hàng.
  • Bước 2: Lắng nghe các yêu cầu chi tiết từ khách hàng và đưa ra các những tiêu chí lựa chọn phù hợp.
  • Bước 3: THP cũng chủ động gửi các mẫu đồng hồ đo lưu lượng nước điện tử bán nhất năm 2023. Khách hàng dựa vào đó tham khảo và so sánh giá thành, chất lượng.
  • Bước 4: Chủ động tạo ra các phương án lắp đặt, thi công và bảng báo giá chi tiết gửi tới tay khách hàng.
  • Bước 5: Tư vấn chuyên sâu hơn về chức năng, kích thước và tính ứng dụng cho từng hệ thống hoạt động. Đưa ra các gợi ý lựa chọn những sản phẩm phù hợp với từng môi chất hoạt động.
  • Bước 6: Khi khách hàng chốt sản phẩm phù hợp, THP sẽ tiến hành ký kết hợp đồng. Đồng thời, lên bản vẽ chi tiết về quá trình lắp đặt gửi khách duyệt.
  • Bước 7: Hỗ trợ giao hàng tới tận chân công trình. Đội ngũ kỹ thuật viên tiến hành xuống nhà máy để lắp đặt trực tiếp (hoặc nhờ đơn vị thi công ngoài có uy tín lắp) hay hướng dẫn chi tiết cách lắp đặt đúng kỹ thuật cho bên mua. Đảm bảo đúng tiến độ.
  • Bước 8: Khi lắp đặt hoàn thiện và test thử hệ thống vận hành. Nếu ổn định sẽ cho đi vào vận hành. Cuối cùng bàn giao lại cho khách hàng. Khi bàn giao, chúng tôi sẽ cung cấp đầy đủ các giấy xuất kho, phiếu mua hàng, phiếu bảo hành, bảo dưỡng định kỳ. Đồng thời, hỗ trợ xử lý nhanh các lỗi từ sản phẩm cho khách hàng.
2 đánh giá cho Đồng hồ đo lưu lượng nước điện tử
  1. ledang

    Chính hãng; nhiều kích cỡ, mẫu mã khác nhau để lựa chọn; độ sai số thấp.

  2. minh ru

    đã đặt 1 lô hiện tại khá ưng ý, sẽ liên hệ lại nếu cần

    • THP Valve

      Vâng, rất hân hạnh được bạn đánh giá.

Thêm đánh giá

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

Thông tin đang được cập nhật!!
