Van cổng inox

Van cổng inox là loại van được chế tạo từ nhiều chất liệu inox khác nhau, đa dạng mẫu mã và có khả năng chống ăn mòn, ít bị oxi hóa. Sản phẩm được Tuấn Hưng Phát phân phối chính hãng, chất lượng, giá thành hợp lý. Chi tiết sản phẩm, đừng bỏ lỡ bài viết dưới đây của chúng tôi nhé.

Giới thiệu van cổng inox

Van cổng inox hay còn được gọi là van cửa inox, van chặn inox, tiếng Anh là Stainless Steel Gate Valve. Đây là dòng van được chế tạo từ chất liệu inox 201, 304 hoặc inox 3165. Thiết bị có chức năng cho phép hoặc ngăn chặn không cho dòng lưu chất được đi qua, hạn chế điều tiết. Phần thân của van cổng được thiết kế kiểu lắp đặt dạng ren hoặc nối bích, thuận tiện cho việc lắp đặt với hệ thống có kích thước từ nhỏ đến lớn.

Van cổng inox được chế tạo từ inox 304, inox 316

Nhìn tổng thể van cổng inox có nhiều đặc điểm khác và nổi bật hơn so với van cổng gang, van cổng nhựa. Đặc điểm lớn nhất chính là van cổng được làm từ chất liệu inox, có khả năng chống ăn mòn tốt, chống oxy hóa hiệu quả và bền bỉ. Bên cạnh đó inox còn có bề mặt trơn nhẵn, dễ dàng vệ sinh nên được sử dụng phổ biến ở dòng lưu chất lỏng, hóa chất ăn mòn hoặc hệ thống nước sạch.

Thông số kỹ thuật van cổng inox

Catalogue van cổng inox Wonil

Thông số kỹ thuật van cổng inox 304 Wonil Hàn Quốc

Cấu tạo của van cổng inox

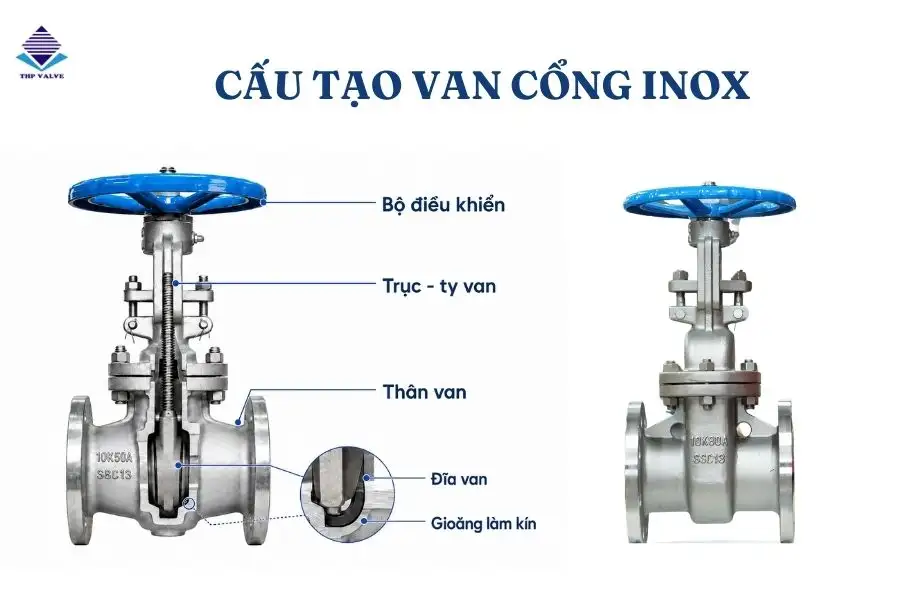

Cấu tạo của van cổng inox

Dòng van chặn inox được lắp ráp từ những bộ phận sau:

• Thân van: Được chế tạo hoàn toàn từ chất liệu inox 304, inox 316 bền bỉ. Nhiệm vụ bảo vệ các bộ phận bên trong và liên kết với đường ống thông qua dạng nối ren, mặt bích.
• Trục van – ty van: chất liệu inox có độ cứng tốt, kết cấu dạng ty nổi hoặc ty chìm. Một đầu ty van kết nối với bộ điều khiển, đầu còn lại kết nối với đĩa van. Khi van vận hành, trục van sẽ nhận nhiệm vụ truyền lực tác động từ bộ điều khiển xuống đĩa van để đóng mở dòng chảy.
• Đĩa van: được làm từ inox, chức năng chính như cánh cổng giúp đóng hoặc mở van. Đồng thời, đây cũng là bộ phận tiếp xúc trực tiếp với lưu chất.
• Gioăng làm kín: được làm từ chất liệu cao su EPDM, PTFE, NBR Ttùy thuộc model. Vị trí lắp xung quanh đĩa van hoặc tại điểm nổi bích giữa van và đường ống để làm kín, hạn chế rò rỉ.
• Bộ phận điều khiển: có dạng tay quay hoặc động cơ điện, bộ truyền động khí nén, tùy theo nhu cầu sử dụng để lựa chọn

Nguyên lý hoạt động của van cửa inox

Van cổng inox có nguyên lý hoạt động đơn giản, dựa trên tác động từ bộ điều khiển và dịch chuyển tịnh tiến nâng lệ, hạ xuống của trục van, đĩa van. Cụ thể:

• Khi van ở trạng thái đóng, đĩa van hạ xuống chắn ngang, không cho lưu chất đi qua. Tiến hành xoay tay quay theo ngược chiều kim đồng hồ hoặc cấp điện áp, khí nén phù hợp vào bộ điều khiển. Lúc này trục van sẽ chuyển động tịnh tiến theo hướng đi lên. Kết quả, đĩa van được nâng lên và tạo trạng thái mở, cho phép dòng chảy đi qua.
• Khi cần đóng van, xoay tay quay theo cùng chiều kim đồng hồ và tiếp tục cấp điện, khí nén. Trục van sẽ di chuyển tịnh tiến đi xuống, kéo đĩa van hạ xuống, tạo trạng thái đóng van.

Tại sao nên sử dụng van cổng inox trong các hệ thống?

Ưu điểm vượt trội của van cổng inox

Van cổng inox được xem là lựa chọn phổ biến để lắp đặt trong các hệ thống lưu chất nhờ các ưu điểm vượt trội dưới đây:

• Chất liệu inox có độ cứng, độ bền cơ học cao, chịu va đập tốt, phù hợp với nhiều ngành công nghiệp.
• Khả năng chống ăn mòn tốt, làm việc hiệu quả trong môi trường có độ ẩm cao, lưu chất ăn mòn mạnh.
• Chịu được áp suất và nhiệt độ cao nên được ưu tiên sử dụng trong hệ thống nước nóng, hơi, dầu khí…
• Độ kín cao khi van ở trạng thái đóng hoàn toàn, đĩa van ép chặt. hạn chế rò rỉ ưu chất.
• Đa dạng kích cỡ, kiểu kết nối, phương thức vận hành, đáp ứng tốt các hệ thống có nhu cầu lắp đặt.
• Tuổi thọ sử dụng cao, vận hành ổn định trong thời gian dài.
• Bề mặt inox tương đối nhẵn, dễ vệ sinh nên phù hợp với môi trường yêu cầu vệ sinh, độ sạch cao như thực phẩm, dược phẩm, đồ uống.

Phân loại van cổng inox

Mẫu van cổng này được phân loại dựa trên nhiều tiêu chí khác nhau về chất liệu, kết cấu, phương thức điều khiển, kiểu kết nối. Cụ thể dưới đây:

Theo chất liệu

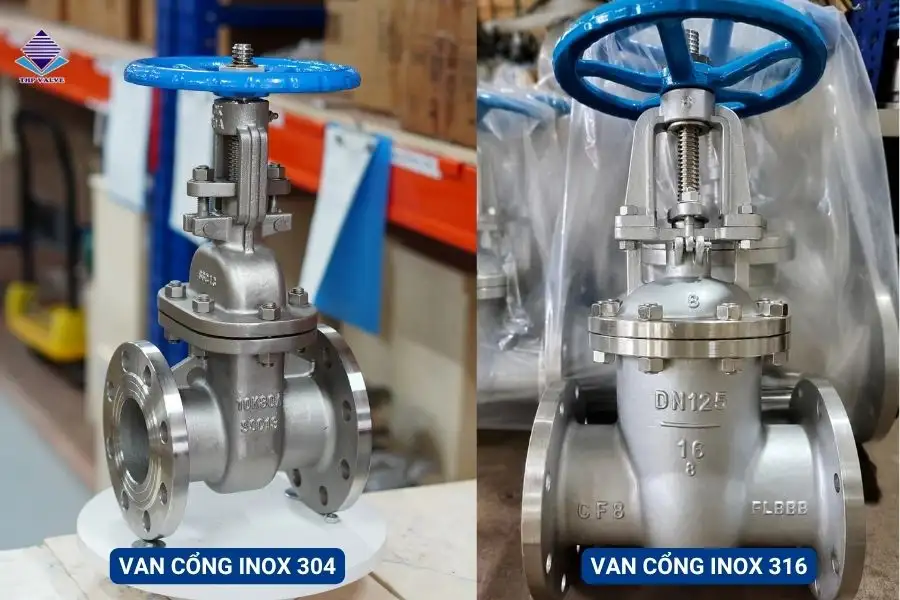

Van cổng inox 304, inox 316

• Van cổng inox 304

Là loại van cổng được chế tạo từ vật liệu inox 304 có khả năng chống ăn mòn tốt, bền bỉ, phù hợp với môi trường làm việc thông thường. So với inox 316 giá thành thấp hơn. Hệ thống ứng dụng phổ biến cấp thoát nước sạch, xử lý nước thải, thực phẩm, hóa chất ăn mòn nhẹ.

• Van cổng inox 316

Van cổng inox 316 được sản xuất chuyên dụng cho môi trường hóa chất ăn mòn mạnh, nước biển hoặc môi trường chứa clo. Ưu điểm nổi bật chống ăn mòn cực tốt, đáp ứng tốt điều kiện môi trường khắc nghiệt mà inox 304 không phù hợp.

Theo kết cấu van

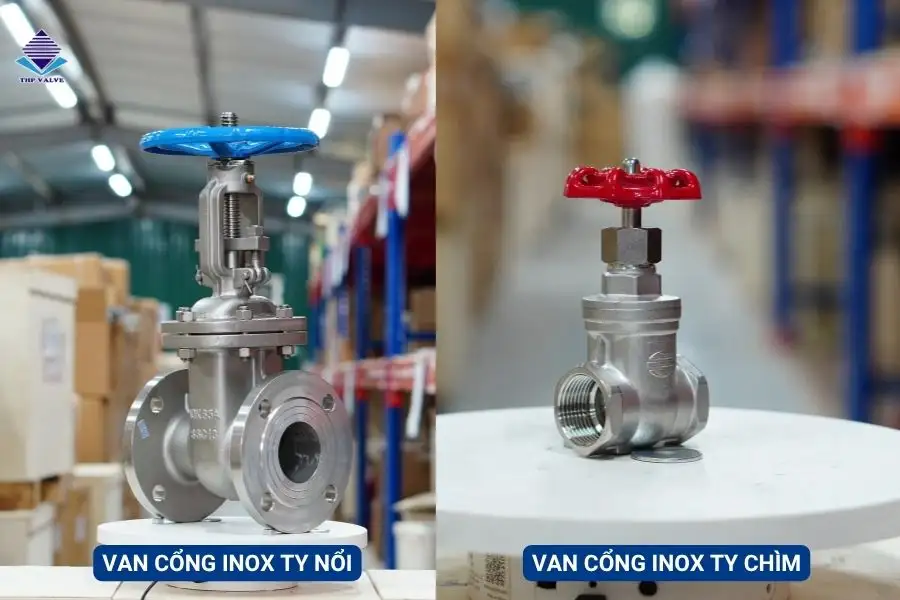

Van cổng inox ty nổi, ty chìm

• Van cổng inox ty nổi

Được thiết kế trục van nhô lên phía trên, lộ rõ ra ngoài khi van ở trạng thái mở. Khi đóng van, trục van hạ xuống. Theo đó, giúp người vận hành có thể dễ dàng quan sát trạng thái vận hành của van.  Chất liệu inox bền bỉ, vị trí lắp đặt chủ yếu cần giám sát hoạt động trực tiếp.

• Van cổng inox ty chìm

Van cổng inox ty chìm có phần trục van nằm chìm bên trong thân van giúp tiết kiệm diện tích lắp đặt  nhưng lại khó quan sát hoạt động hơn dạng ty nổi. Sản phẩm phù hợp với những vị trí có chiều cao hạn chế, yêu cầu tiết kiệm không gian lắp đặt.

Theo kiểu kết nối

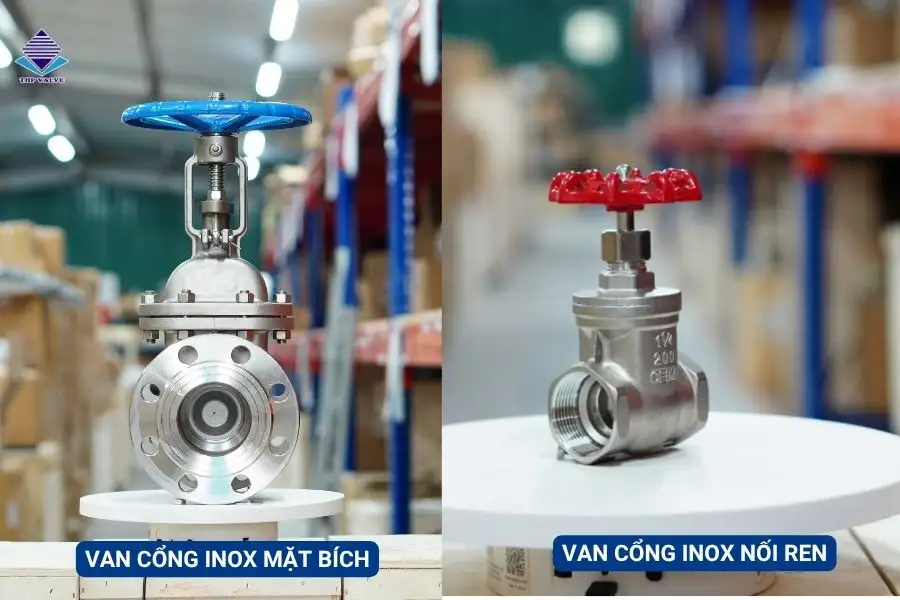

Van cổng inox mặt bích, nối ren

• Van cổng inox nối ren

Là dạng van cổng có kích cỡ nhỏ, kết nối lắp ren đơn giản, dễ lắp đặt và giá thành thấp hơn dạng mặt bích. Tuy nhiên, van sử dụng băng tan để làm kín nên chỉ phù hợp với hệ thống không yêu cầu cao về áp lực.

• Van cổng inox mặt bích

Van cổng inox mặt bích được kết nối hai mặt bích với đường ống thông qua các bulong, gioăng làm kín. Ưu điểm chịu áp lực cao tốt, độ chắc chắn cao và khả năng làm kín hiệu quả. Theo đó phù hợp với hệ thống quy mô lớn, áp lực cao. Nhược điểm giá thành cao, kết cấu và lắp đặt phức tạp hơn dạng nối ren.

Ngoài ra, van cổng inox còn được phân loại theo phương thức vận hành với 3 dạng: van cổng inox tay quay, động cơ điện, bộ truyền động khí nén. Mỗi loại sẽ phù hợp với các hệ thống, vị trí lắp đặt khác nhau.

Ứng dụng van cổng inox trong công nghiệp

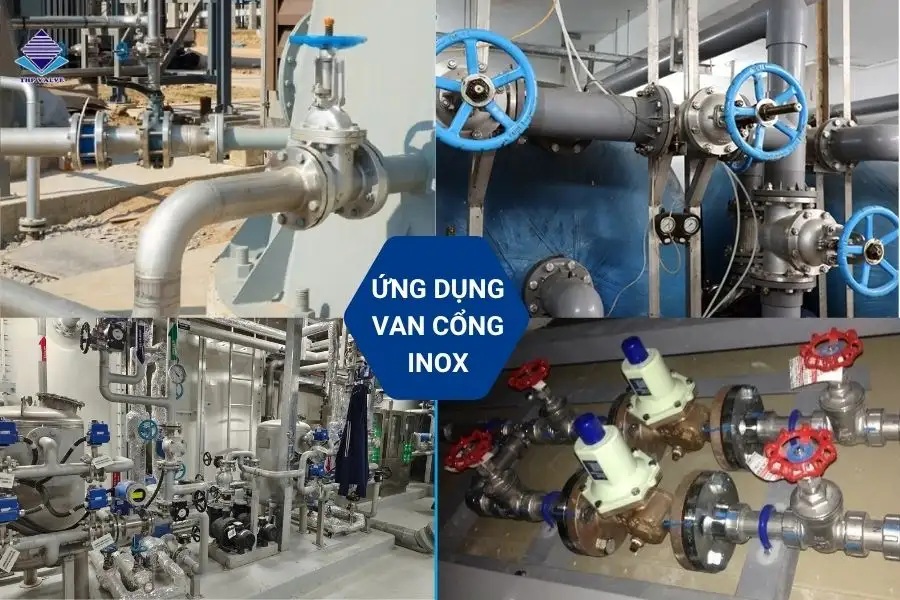

Ứng dụng van cổng inox trong công nghiệp

Với điểm mạnh chống ăn mòn tốt, độ bền cao, phù hợp với nhiều loại lưu chất, van cổng inox được xem là lựa chọn ưu tiên trong nhiều hệ thống, cụ thể như:

• Trong hệ thống cấp thoát nước được lắp trên đường ống cấp nước sạch, thoát nước.
• Trong các dây chuyền sản xuất nước giải khát, chế biến thực phẩm, sữa yêu cầu vệ sinh cao.
• Trong hệ thống hóa chất ăn mòn như axit, kiềm, dung dịch hóa chất công nghiệp…
• Trong ngành dầu khí được dùng trong đường ống dầu, nhà máy lọc hóa dầu, hệ thống dẫn nhiên liệu.
• Trong hệ thống hơi, nước nóng có điều kiện làm việc nhiệt độ cao.
• Trong hệ thống PCCC để đóng mở nguồn nước cấp.
• Trong hệ thống HVAC, hàng hải, nước biển…

Nên dùng van cổng gang hay van cổng inox

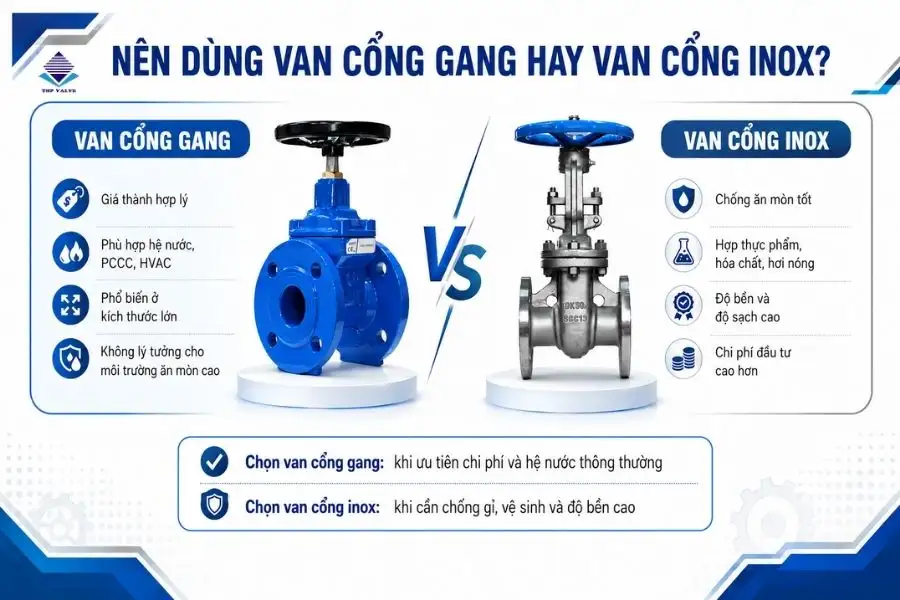

Nên dùng van cổng gang hay van cổng inox?

Hiện nay, van cổng inox và van cổng gang là 2 dòng van cổng được sử dụng phổ biến trong các hệ thống. Mỗi loại sẽ phù hợp với điều kiện làm việc và môi trường lưu chất khác nhau. Cụ thể:

• Van cổng gang nổi bật với giá thành hợp lý, thấp hơn inox, đáp ứng tốt hệ thống thông thường  như cấp nước, HVAC, PCCC.
• Van cổng inox giá cao hơn, khả năng chống ăn mòn tốt, phù hợp với hệ thống yêu cầu độ sạch cao, điều kiện môi trường khắc nghiệt như hơi nóng, nước nóng.

Chính vì thế, nếu cần tối ưu chi phí nên chọn van cổng gang, nếu ưu tiên độ bền cao, dễ vệ sinh, môi trường nhiệt độ, áp lực cao, van cổng inox là lựa chọn phù hợp. Để chọn được sản phẩm phù hợp liên hệ với Tuấn Hưng Phát để được tư vấn.

Hình ảnh thực tế van cửa inox tại kho THP

Để khách hàng có thể hình dung và quan sát được sản phẩm một cách chân thực nhất. Quý khách có thể xem các hình ảnh dưới đây.

Nhập kho van cổng inox 304 ngày 12/09/2020

Van cổng inox ty chìm lắp ren DN40

Đơn vị cung cấp van cổng inox chất lượng

Tại thị trường Việt Nam, Tuấn Hưng Phát tự hào là đơn vị cung cấp van cổng inox uy tín, chất lượng, chính hãng. Với hơn 16 năm kinh nghiệm tỏng lĩnh vực nhập khẩu và phân phối các loại van công nghiệp, thiết bị đo, vật tư ngành nước. Tính đến thời điểm hiện tại, Tuấn Hưng Phát vinh dự đã góp mặt vào nhiều hệ thống, công trinh lớn và là đối tác tin cậy của nhiều doanh nghiệp lớn như Samsung, LG, Vinfast…

Toàn bộ sản phẩm, không chỉ với van cổng inox luôn sẵn hàng với số lượng lớn đa dạng mẫu mã, đầy đủ giấy tờ chứng nhận CO, CQ, chính sách bảo hành minh bạch. Chúng tôi nhập khẩu trực tiếp, không qua trung gian nên mức giá đưa ra đảm bảo hợp lý, đáp ứng tốt mọi phân khúc khách hàng.

Quý khách có nhu cầu mua van cổng inox, vui lòng liên hệ trực tiếp đến hotline để nhận báo giá chính xác và tư vấn chi tiết về sản phẩm. Chúng tôi cam kết hàng chất lượng tốt, nhập khẩu chính hãng, giá thành ưu đãi.
