Van Cân Bằng Tĩnh FAF

Van cân bằng tĩnh FAF (Static Balancing Valve) là giải pháp giúp điều chỉnh chính xác lưu lượng môi chất đi qua hệ thống. Từ đó, giúp cân bằng áp suất, đảm bảo hiệu quả vận hành cho toàn hệ thống tối ưu nhất. Bài viết này, Tuấn Hưng Phát sẽ cung cấp tất cả các thông tin chi tiết về dòng van cân bằng này, mời các bạn theo dõi!

Van cân bằng tĩnh là gì?

Van cân bằng tĩnh, hay “Static Balancing Valve” là thiết bị được sử dụng để điều chỉnh và cân bằng lưu lượng môi chất trong các hệ thống sưởi, làm mát, cấp nước và điều hòa không khí.

Đây là một bộ phận quan trọng được thiết kế để tự động điều chỉnh lưu lượng khi có sự thay đổi áp suất, nhiệt độ trong hệ thống. Từ đó, giúp đảm bảo tất cả các nhánh đường ống trong hệ thống đều hoạt động với lưu lượng tối ưu.

Điều này không chỉ giúp tối ưu hóa hiệu suất hoạt động mà còn tiết kiệm năng lượng và giảm thiểu các sự cố về áp suất, nhiệt độ trong hệ thống.

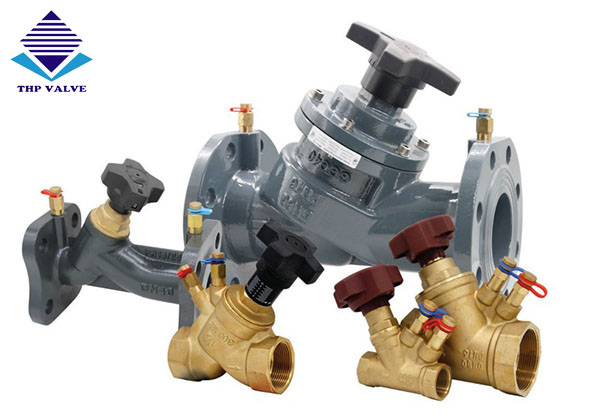

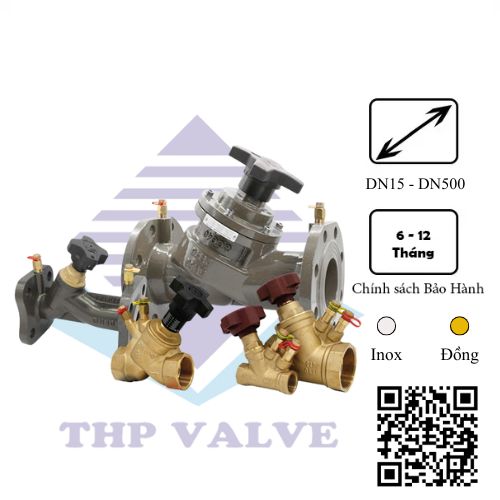

Các dòng van cân bằng tĩnh FAF đang có sẵn tại Tuấn Hưng Phát

Thông số kỹ thuật van cân bằng tĩnh FAF

• Tiêu chuẩn thiết kế: GB/T 28636-2012, BS7350
• Khoảng cách mặt bích: GB/T 12221 series 1, EN558-1 series 1
• Tiêu chuẩn mặt bích kết nối: GB/T 17416, ISO7005
• Tiêu chuẩn ren kết nối: Theo EN10226
• Áp suất danh định: PN10 / PN16 / PN25
• Kích thước: DN15 – DN500
• Nhiệt độ làm việc: -10~120°C

Nguyên lý hoạt động của van cân bằng tĩnh FAF

Van cân bằng tĩnh FAF hoạt động dựa trên nguyên lý điều chỉnh lưu lượng thông qua việc điều chỉnh áp suất. Cụ thể, khi áp suất trong hệ thống thay đổi, van sẽ tự động điều chỉnh vị trí của trục van để thay đổi hướng dòng chảy. Từ đó điều chỉnh lưu lượng môi chất sao cho phù hợp với yêu cầu của hệ thống.

Các điểm đo áp suất được gắn trên thân van giúp theo dõi và đo lường sự chênh lệch áp suất. Bằng cách này, người sử dụng có thể dễ dàng phát hiện và điều chỉnh lưu lượng trong hệ thống. Van cân bằng giúp duy trì áp suất ổn định giữa các phần của hệ thống, đặc biệt là khi sử dụng chung với van điều khiển áp suất chênh lệch.

Ứng dụng thực tế của van cân bằng tĩnh FAF

Van cân bằng FAF có thể được ứng dụng trong rất nhiều hệ thống công nghiệp và dân dụng, chẳng hạn như:

• Hệ thống sưởi ấm và làm mát: Đảm bảo lưu lượng môi chất được phân phối đều và hiệu quả giữa các khu vực trong hệ thống.
• Hệ thống nước sinh hoạt: Giúp duy trì dòng chảy ổn định và hiệu quả. Đồng thời ngăn ngừa tình trạng thiếu nước hoặc dư thừa nước ở các khu vực khác nhau.
• Hệ thống tuần hoàn nước làm mát: Duy trì lưu lượng nước làm mát ổn định, giúp hệ thống làm mát hoạt động hiệu quả.
• Hệ thống điều hòa không khí: Điều chỉnh lưu lượng không khí trong các hệ thống HVAC để đảm bảo sự phân phối khí đều và tối ưu hóa hiệu quả làm mát.

>>> Ngoài ra, các bạn cũng có thể tìm hiểu thêm về các dòng van cân bằng gang, van cân bằng đồng tại đây!

Lợi ích khi dùng van cân bằng tĩnh FAF

• Tối ưu hóa hiệu suất hệ thống: Van cân bằng tĩnh giúp đảm bảo các nhánh hay thiết bị đầu cuối trong hệ thống đều nhận được lưu lượng tối ưu. Từ đó tăng cường hiệu suất làm mát và sưởi.
• Tiết kiệm năng lượng: Việc duy trì lưu lượng chính xác giúp giảm thiểu lãng phí năng lượng trong hệ thống, đồng thời giảm chi phí vận hành.
• Bảo vệ hệ thống khỏi sự cố: Nhờ có khả năng tự động khóa mở giúp giúp trì áp suất hệ thống ổn định, giảm khả năng xảy ra các sự cố do chênh lệch áp suất quá lớn.

Đặc tính hiệu suất của van cân bằng tĩnh FAF

Van cân bằng được trang bị các tính năng giúp cải thiện hiệu suất điều chỉnh và vận hành. Một số đặc điểm nổi bật bao gồm:

• Tay quay kỹ thuật số và chức năng khóa mở: Tay quay kỹ thuật số hiển thị chính xác chỉ số mở, giúp người vận hành dễ dàng nhận biết và điều chỉnh độ mở của van. Ngoài ra, tay quay còn có thể khóa tại bất kỳ vị trí mở tối đa nào mà không ảnh hưởng đến việc đọc giá trị giữa 0 và mức mở tối đa đã cài đặt.
• Cấu trúc dạng chữ Y (Y-shaped structure): Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt.
• Thiết kế đóng hoàn toàn (Full shut-off design): Van sử dụng lõi van cân bằng, cho phép tay quay đóng kín van dễ dàng ở mọi mức áp suất.
• Đặc tính điều tiết lưu lượng tối ưu (Ideal flow regulation characteristics): Giữa độ mở tương đối của van và lưu lượng có mối quan hệ tuyến tính, giúp kiểm soát chính xác với sai số nhỏ hơn 10%.

Các loại van cân bằng tĩnh FAF tại Tuấn Hưng Phát

Có nhiều loại van cân bằng khác nhau phù hợp với các ứng dụng và yêu cầu kỹ thuật khác nhau. Các loại van cân bằng phổ biến bao gồm:

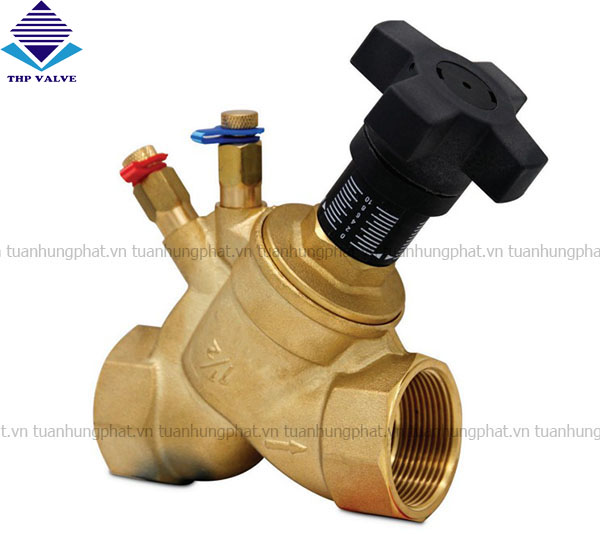

Van cân bằng FAF 4610

Van cân bằng FAF 4610 chất liệu đồng

Thông số kỹ thuật

• Thân: Đồng thau
• Gioăng làm kín: EPDM
• Đĩa van: Đồng thau
• Vòng đệm: EPDM
• Tay quay: PA66
• Trục điều chỉnh: Thép không gỉ
• Size: DN15 – DN50

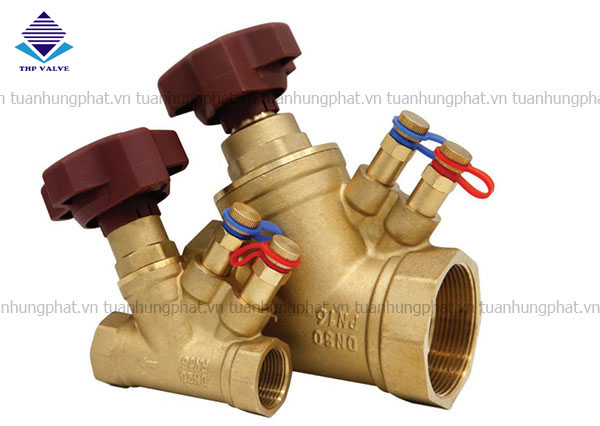

Van cân bằng FAF 4615

Van cân bằng FAF 4615

Thông số kỹ thuật

• Thân: Đồng thau Hpb59-1
• Đĩa: Đồng thau Hpb59-1
• Tay quay: Nylon
• Khóa vít: SS304
• Vòng đệm: PTFE
• Ca bô: Đồng thau Hpb59-1
• Size: DN15 – DN50

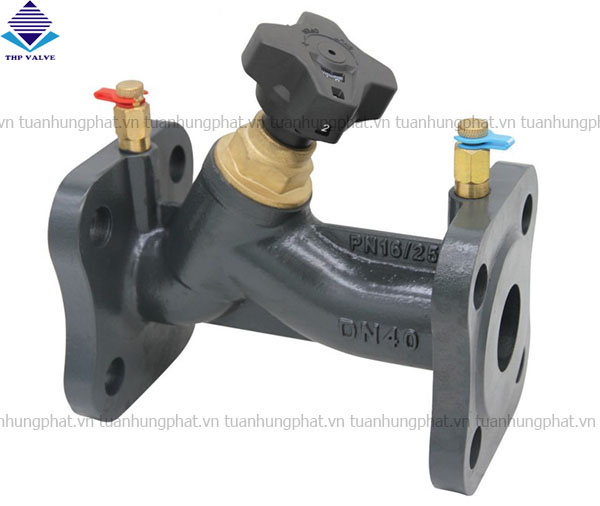

Van cân bằng FAF 7600

Van cân bằng FAF 7600 với kích thước từ DN15 – DN50

Thông số kỹ thuật

• Thân: Đồng thau
• Đĩa van: Dl
• Vòng đĩa: PTFE
• Ghim: Thép không gỉ
• Vòng chữ O: EPDM
• Vít: Thép không gỉ
• Bulong: Thép không gỉ
• Vòi phun áp lực: Đồng thau
• Tay cầm: Nhựa
• Size: DN15 – DN50

Van cân bằng FAF 7600 với kích thước từ DN65 – DN500

Thông số kỹ thuật

• Thân van: Sắt dễ uốn
• Ca bô: Sắt dễ uốn
• Đĩa van: Sắt dễ uốn
• Vòng đệm: Nylon/Thép mạ kẽm
• Vòng đệm chữ O: EPDM
• Tay quay: Nylon
• Size: DN65 – DN500

Nếu bạn muốn tìm hiểu thêm về van cân bằng tĩnh FAF nói riêng, van công nghiệp nói chung, hãy tham khảo thêm các bài viết khác trên trang web: https://tuanhungphat.vn/ hoặc liên hệ qua số hotline: 0915.891.666 để được tư vấn và cung cấp các sản phẩm chất lượng cao.
