Van bướm tín hiệu điện

Van bướm tín hiệu điện là một dòng van bướm tay quay có gắn thêm công tắc giám sát quá trình vận hành. Công tắc này có chức năng thông báo về phòng điều khiển trạng thái đóng, mở của van nhờ tín hiệu điện. Cùng tìm hiểu chi tiết về van bướm tín hiệu điện trong bài viết dưới đây!

Giới thiệu van bướm tín hiệu điện

Van bướm tín hiệu điện được định nghĩa đơn giản là van bướm tay quay gắn thêm bộ tín hiệu điện (hay còn gọi là công tắc giám sát tín hiệu điện). Về thiết kế dòng van bướm tay quay này được chế tạo khá đặc biệt đó là phần điều khiển tay quay có thêm công tắc giám sát quá trình vận hành với chức năng thông báo về phòng điều khiển trạng thái đóng, mở của van.

Dòng van bướm được thiết kế với phần tay quay và lắp đặt thêm bộ điều khiển giúp người dùng có thể thực hiện được thao tác đóng mở một cách dễ dàng hơn. Ngoài ra, với bộ điều khiển nó còn truyền tín hiệu về phòng điều khiển nên giúp người dùng có thể nắm bắt được tình trạng của van trong lúc hoạt động. Để có thể điều chỉnh được lưu lượng dòng chảy cho phù hợp với mục đích sử dụng.

Do vậy, hiện nay loại van này được ưu tiên lắp đặt ở những vị trí phức tạp nằm ở dưới sâu hoặc trên cao, có không gian hẹp và xa vị trí trung tâm vì có công tắc báo cáo quá trình vận hành. Cụ thể được ứng dụng chủ yếu trong các hệ thống cung cấp nước cho PCCC, hệ thống HVAC, cấp nước cho Sprinkler từng khu vực…

Trên thị trường hiện tại dòng van bướm có khá nhiều nhưng van bướm tín hiệu điện thương hiệu Wonil Hàn Quốc vẫn nhận được sự lựa chọn hàng đầu của đa số khách hàng. Bởi công ty Wonil Industry Co., Ltd có trụ sở tại Hàn Quốc – đất nước có nền công nghệ phát triển, dây chuyền sản xuất hiện đại và có quy trình kiểm định chất lượng nghiêm ngặt, chặt chẽ.

Thông số kỹ thuật

• Dòng van bướm: Van bướm có lắp kèm công tắc giám sát
• Kích cỡ có sẵn: DN50 – DN150
• Chất liệu chế tạo: Thân gang cánh inox, gioăng cao su/ Toàn thân inox gioăng teflon.
• Kiểu kết nối: Wafer đa tiêu chuẩn
• Áp lực làm việc: PN16
• Nhiệt độ hoạt động của van: MAX 80 độ C/ 180 độ C
• Cách thức vận hành: Bằng tay vô lăng
• Kiểu hoạt động: ON/OFF, Tuyến tính
• Bảo hành: 12 Tháng
• Tình trạng: Còn hàng

Cấu tạo van bướm tín hiệu điện

Về cấu tạo, van bướm tín hiệu điện được kèm thêm công tắc giám sát hành trình thì được cấu tạo từ 6 thành phần chính; thân van và đĩa van, gioăng làm kín, bộ phận điều khiển, trục van, hộp tín hiệu điện. Cụ thể:

Cấu tạo van bướm tín hiệu điện

• Thân van: chất liệu gang được đúc nguyên khối, hai mặt được sơn Epoxy màu xanh có độ dày ≥300 μm giúp tăng khả năng chống chịu tác động từ môi trường.
• Đĩa van: hình cánh bướm được sản xuất bằng chất liệu inox giúp van hoạt động được trong nhiều loại môi trường khác nhau như nước sạch, hóa chất…
• Trục van: bộ phận chịu tác động từ tay quay và truyền momen lực xuống đĩa van để vận hành đóng mở, được gắn cố định theo chiều thẳng đứng với đĩa van.
• Tay quay: chất liệu gang hoặc thép không gỉ, được cố định vào thân van bằng bulong và đai ốc có nhiệm vụ truyền chuyển động từ người điều khiển xuống trục van và đĩa van.
• Hộp tín hiệu điện: được hiển thị ư chế độ ON/OFF có chức năng truyền tín hiệu quá trình đóng mở đến trung tâm điều khiển.
• Gioăng làm kín: chất liệu EPDM có độ bền cao, khả năng đàn hồi do đó giúp làm kín tốt tránh tình trạng lưu chất rò rỉ ra bên ngoài.

Nguyên lý hoạt động van bướm tín hiệu điện

Nguyên lý hoạt động của van bướm tín hiệu điện khá đơn giản, khi van ở trạng thái đóng, đĩa van sẽ ngăn chặn hoàn toàn lưu chất chảy qua và truyền tín hiệu về tủ điều khiển thông báo van ở trang thái đóng. Khi tác động một lực lên tay quay theo ngược chiều kim đồng hồ trục van sẽ chuyển động kéo theo đĩa van dịch chuyển song song với dòng chảy, cho phép lưu chất chảy qua van. Đồng thời hộp tín hiệu cũng sẽ thông báo về tủ điều khiển van ở trạng thái mở.

Đặc tính của van bướm tín hiệu điện

• Chất lượng, mức độ an toàn cao và dễ dàng sử dụng khi lắp đặt hay vận hành trong hệ thống.
• Thuộc kiểu vận hành bằng tay quay giúp quy trình vận hành đơn giản, đóng mở nhẹ nhàng theo kiểu tuyến tính hoặc ON/OFF.
• Thiết kế nhỏ gọn, trọng lượng tương đối nhẹ giá thành rẻ, tốn ít diện tích lắp đặt
• Chất liệu cấu tạo thân gang, cánh inox chống mài mòn, chịu lực tác động lớn giúp van tăng tuổi thọ, phù hợp với nhiều môi trường khác nhau.
• Kiểu kết nối dạng kẹp đơn giản sử dụng an toàn, dễ dàng lắp đặt tại nhiều vị trí khác nhau và quá trình thay thế bảo dưỡng cũng tiện lợi.
• Kích thước đa dạng giúp việc lựa chọn van phù hợp với kích thước đường ống cũng đơn giản hơn.
• Đây là một dòng van bướm quan trọng trong đường ống. Dòng van bướm này có thể giúp bạn giảm thiểu công sức và chi phí khi vận hành.
• Ứng dụng rộng rãi trong nhiều hệ thống nhất là hệ thống phòng cháy chữa cháy đòi hỏi độ chính xác cao, nhanh chóng.

Điểm khác nhau giữa van bướm tín hiệu điện và van bướm điện

=> Xem thêm: Chi tiết sản phẩm van bướm điều khiển bằng điện

Hình ảnh thực tế van bướm tín hiệu điện

Dưới đây là một số hình ảnh thực tế dòng van bướm tín hiệu điện Wonil Hàn Quốc được lưu sẵn kho số lượng lớn tại kho hàng của Tuấn Hưng Phát. Qúy khách nếu có nhu cầu tham quan, xem mẫu hoặc mua hàng, vui lòng liên hệ hotline để được nhân viên tư vấn và hỗ trợ báo giá chi tiết.

Ứng dụng của van bướm tín hiệu điện

Như đã giới thiệu từ đầu, với ưu điểm được thiết kế công tắc giám sát thực hiện nhiệm vụ thông báo quá trình vận hành đến trung tâm điều khiển. Hiện nay van bướm tín hiệu điện được sử dụng rất nhiều để lắp đặt tại những vị trí có tầm nhìn bị che khuất, xa trung tâm điều khiển, dưới sâu, có không gian hẹp. Một số ứng dụng nổi bật của van bướm tín hiệu điện

• Lắp đặt và sử dụng cho hệ thống cung cấp nước cho PCCC
• Được sử dụng trong hệ thống HVAC, cấp nước cho Sprinkler từng khu vực.
• Trong đường ống của các nhà máy, khu công nghiệp.
• Ứng dụng trong hệ thống khí nén, xăng, dầu…

Lưu ý khi lắp đặt van bướm tín hiệu điện

Để giúp cho van  bướm tín hiệu điện được lắp đặt vào trong hệ thống thì ta cần lưu ý đến vài điểm sau:

• Với phần lá van bướm thì cần mở một góc 1/4 trước khi lắp đặt. Điều này giúp cho việc lắp đặt tránh được sự biến dạng khi ta vặn và siết các bulong, ốc vít. Và điều này làm biến dạng các vòn đệm và xảy ra tình trạng rò rỉ lưu chất.
• Tiếp theo cần chú ý đến khoảng cách giữa hai mặt bích của van và hệ thống. Nên để khoảng cách vừa phải để có thể tránh được sự tình trạng biến dạng.
• Không nên sử dụng miếng đệm ở giữa mặt bích và van. Nên kích thước mặt bích phải bằng với kích thước của van.
• Khi cần cố định mặt bích giữa van và hệ thống thì nên sử dụng đến việc hàn. Tuy nhiên, khi hàn thì nên tháo van ra và hàn cố định các mối nối, đợi nguội rồi mới lắp van vào hệ thống.

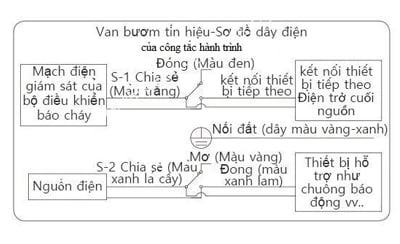

• Và cần phải đầu nối đúng dây dẫn điện.
• Cuối cùng khi van được hoạt động thì cần bảo hành định kỳ, để van có thể tăng tuổi thọ và đạt hiệu quả cao hơn.

Một vài lưu ý khi lắp đặt van bướm tín hiệu điện
