Bẫy hơi YNV là thiết bị tách nước ngưng tụ ra khỏi đường ống dẫn hơi. Đây cũng là một trong những thiết bị quan trọng nhất trong hệ thống sử dụng hơi để cấp nhiệt. Nếu như bẫy hơi hoạt động không đúng chức năng sẽ gây ra nhiều vấn đề cho việc dùng hơi.
Giới thiệu về bẫy hơi YNV Hàn Quốc
Bẫy hơi YNV là một trong những sản phẩm thuộc dòng bẫy hơi của thương hiệu YNV Hàn Quốc được Tuấn Hưng Phát nhập khẩu và lưu sẵn kho với số lượng lớn. Loại van này được lắp đặt trên hệ thống đường ống hơi nóng với chức năng loại bỏ, tách toàn bộ lượng nước ngưng tụ ra khỏi hệ thống hơi nhưng không làm thất thoát hơi nước. Từ đó giúp môi trường hơi nóng luôn được khô, phần hơi bên trong ở trạng thái tinh khiết để hệ thống vận hành hiệu quả, sản phẩm đầu ra đạt chất lượng tốt.
Cơ chế hoạt động của bẫy hơi hoàn toàn tự động theo một chu kỳ tuần hoàn đóng mở, không cần tác động ngoại lực từ bên ngoài. Cụ thể khi chu kỳ đóng sẽ giúp cho hơi nóng không bị thất thoát ra bên ngoài giúp tiết kiệm tối ưu, còn khi chu kỳ mở sẽ giúp thoát lượng nước ngưng tụ ra bên ngoài để hiệu quả làm việc được tốt nhất. Thông thường bẫy hơi YNV sẽ được lắp đặt tại nơi có sự thay đổi nhiệt độ cao hoặc áp suất lớn với khoảng cách 50 – 150cm trong đường ống, đằng sau thiết bị trao đổi nhiệt.
Hiện tại, công ty TNHH Thương mại Tuấn Hưng Phát đang cung cấp và phân phối hầu hết các sản phẩm bẫy hơi YNV Hàn Quốc tại thị trường Việt Nam. Tất cả đều đảm bảo chính hãng, chất lượng tốt, hoạt động ổn định, độ bền cao và có đầy đủ kích cỡ, chủng loại, giấy tờ CO, CQ. Một số sản phẩm nổi bật có số lượng người dùng lớn và được lưu sẵn tại kho:
- Bẫy hơi dạng phao nối ren YNV: Chất liệu thân van được làm bằng gang dẻo, phao van, ty van bằng inox 304, kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50.
- Bẫy hơi dạng phao nối bích YNV: Chất liệu thân van được làm bằng gang dẻo, phao van, ty van bằng inox 304, tiêu chuẩn kết nối JIS10K, kích cỡ van: DN25, DN32, DN40, DN50.
- Bẫy hơi cốc phao nối ren YNV: Model BKT-1S, thân van gang dẻo, ty van inox 304, kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50.
- Bẫy hơi cốc phao nối bích YNV: Model BKT-1F, thân van gang dẻo, ty van inox 304, tiêu chuẩn kết nối JIS10K, kích cỡ van: DN32, DN40, DN50.
- Bẫy hơi đồng tiền nối ren YNV: Chất liệu thân van là gang dẻo, đĩa & seat van là inox 304, kích cỡ van DN15, DN20, DN25, DN32, DN40, DN50.
- Bẫy hơi đồng tiền nối bích YNV: Chất liệu thân van là gang dẻo, đĩa & seat van là inox 304, tiêu chuẩn kết nối JIS10/16K kích cỡ van DN15, DN20, DN25.
Cấu tạo bẫy hơi YNV Hàn Quốc
- Thân bẫy: Được làm bằng chất liệu gang dẻo đảm bảo độ chắc chắn cao, chống va đập, chịu nhiệt độ cao, áp suất lớn. Bên ngoài toàn bộ thân van được sơn phủ một lớp sơn Epoxy để chống bám bụi cũng như các tác động ăn mòn hay oxy hóa từ môi trường.
- Đầu vào van xả: Bộ phận trực tiếp kết nối với đường ống của hệ thống, nằm ở phần dưới đây van, 2 đầu bên được thiết kế 2 kiểu nối bích hoặc nối ren để phù hợp với mọi kích thước.
- Lỗ thông hơi: Được thiết kế theo chiều của đầu ra khí để hơi có thể thoát ra một cách dễ dàng và được bịt kín bằng nút bịt.
- Bộ phận đóng/mở: có thể là bóng phao hoặc đồng tiền được chế tạo bằng inox 304 cao cấp có khả năng chống ăn mòn, độ bền cao, chịu nhiệt tốt.
Nguyên lý hoạt động bẫy hơi YNV Hàn Quốc
Về cơ bản, nguyên lý hoạt động của bẫy hơi YNV cũng tương tự các dòng bẫy hơi khác sẽ dựa vào định luật về khối lượng riêng của vật chất, cụ thể là nước và hơi nóng. Theo quy luật, nước nhẹ sẽ nổi lên trên, hơi nước ngưng tụ nặng hơn sẽ chìm xuống và lắng đọng.
Bên trong bẫy hơi, khí luôn được cung cấp khi lượng nước ngưng tụ đạt đến giá trị lớn sẽ đẩy bộ phận bóng phao lên cao. Đồng thời các trục và đòn bẩy cũng sẽ hoạt động theo để nhấc nút bịt ra khỏi vị trí đầu xả để hơi nước và khí cùng thoát ra bên ngoài. Lúc này, lượng khí được thoát ra sẽ khiến trọng lượng nước trong thùng hạ xuống, bóng phao cùng chìm dần và bịt lỗ xả. Quá trình này sẽ được diễn ra theo chu kỳ tuần hoàn lặp đi lặp lại cho đến khi hệ thống đạt được mức khô nhất.
Thông số kỹ thuật
- Model: Bẫy hơi dạng phao, đồng tiền, cốc phao YNV Hàn Quốc
- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
- Thân: Gang dẻo
- Ty, đĩa & Seat: Inox 304
- Áp suất mặc định: 16 kgf/cm2
- Nhiệt độ: 220 độ C
- Kết nối: Nối ren, nối mặt bích JIS 10/16K
- Sử dụng: Hơi nóng, khí
- Xuất xứ: YNV – Hàn Quốc
Đặc điểm nổi bật
- Loại bỏ được lượng nước ngưng tụ bên trong hệ thống giúp tạo ra lượng hơi đạt độ tinh khiết cao cấp, đảm bảo quá trình vận hành hiệu quả, năng suất kinh tế cao.
- Tiết kiệm năng lượng, chi phí cho nhiên liệu đốt khoảng 8-20% giúp nâng cao chất lượng và hiệu suất của sản phẩm.
- Tuổi thọ lâu dài, trung bình bẫy hơi YNV có thể hoạt động bền bỉ trong khoảng 8-10 năm.
- Kiểu kết nối lắp ren hoặc lắp bích tiêu chuẩn JIS10K đảm bảo phù hợp với mọi kích thước, mọi hệ thống đường ống khác nhau và phù hợp với nhu cầu của người sử dụng.
- Thiết kế đơn giản, không cồng kềnh, trọng lượng nhẹ nên thuận tiện trong quá trình lắp đặt, vận chuyển, bảo dưỡng, bảo trì.
- Bẫy hơi YNV dạng bóng phao được thiết kế, tính toán kỹ lưỡng nên khi sử dụng tránh được hiện tượng búa nước.
- Được ứng dụng rộng rãi trong hầu hết các hệ thống đường ống làm việc có liên quan đến hơi nóng, khí nén trong các khu công nghiệp, nhà máy, hệ thống dầu khí, y tế…
Phân loại bẫy hơi YNV Hàn Quốc
Bẫy hơi cốc phao YNV
Bẫy hơi cốc phao YNV hay còn gọi là bẫy hơi gầu đảo là loại bẫy hơi được ứng dụng nhiều trong thiết bị nồi hơi, lò hơi giúp tiết kiệm năng lượng tối đa cho hệ thống sử dụng hơi nóng. Với khả năng xả nước ngưng tụ ở phía trên đỉnh của bẫy hơi còn giúp hạn chế rủi ro tạp chất hoặc cặn bã mắc kẹt trong hệ thống đường ống. Ngoài ra, loại bẫy hơi này còn có khả năng xử lý không khí tốt, tiết kiệm năng lượng gần như đứng ở vị trí số 1 trong tất cả các dòng bẫy hơi YNV hiện nay.
Thông số kỹ thuật:
- Model: BKT-1S, BKT-1F
- Thân: Gang dẻo
- Phao, Ty: Inox 304
- Chênh áp: 10kgf/cm2
- Kết nối: Nối ren, nối bích JIS10K
- Kích cỡ: DN15 – DN50
- Xuất xứ: YNV – Hàn Quốc
- Tình trạng: có sẵn hàng
Bẫy hơi bóng phao YNV
Bẫy hơi bóng phao YNV còn được gọi là bẫy hơi bóng phao vì được thiết kế có bóng phao bên trong với chức năng tách nước ngưng tụ ra khỏi hệ thống hơi sau đó sẽ được tuần hoàn hồi lưu quay lại vào lò hơi. Trong hệ thống sử dụng hơi để cấp nhiệt, bẫy hơi có vai trò vô cùng quan trọng vì nó quyết định trực tiếp đến vấn đề tiêu thụ, sử dụng hơi. Cụ thể là có khả năng xả nhanh, giúp giảm lượng hơi tiêu thụ và tiết kiệm nhiên liệu đốt cho lò hơi.
Thông số kỹ thuật:
- Model: FLT-1S, FLT-1F
- Thân: Gang dẻo
- Phao, Ty: Inox 304
- Chênh áp: 10kgf/cm2
- Kết nối: Nối ren, nối bích JIS10K
- Kích cỡ: DN15 – DN50
- Xuất xứ: YNV – Hàn Quốc
- Tình trạng: có sẵn hàng

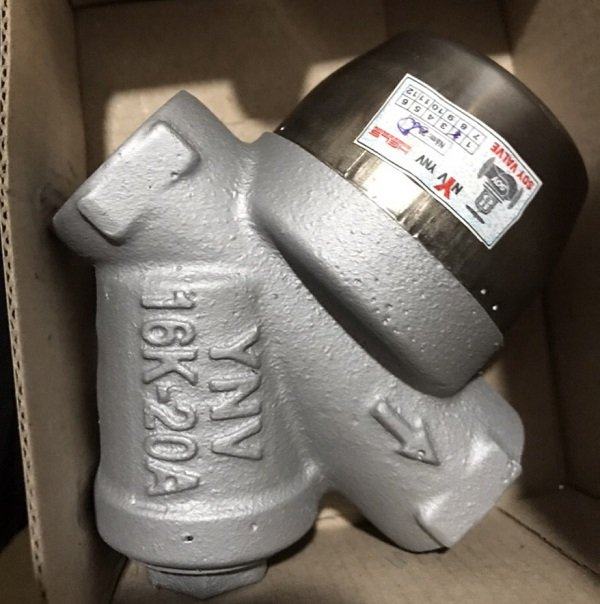

Bẫy hơi đồng tiền YNV
Bẫy hơi đồng tiền YNV hay còn được gọi là bẫy hơi dạng đĩa, tiếng Anh là Steam trap type disc. Đây là một trong những sản phẩm bẫy hơi YNV thông dụng và được sử dụng nhiều nhất trên thị trường hiện nay. Bởi loại bẫy hơi này có điểm cộng là không bị ảnh hưởng thủy kích và rung động của hệ thống, quá trình hoạt động luôn ổn định. Thêm nữa, còn có giá thành rẻ theo tính toán chung chỉ bằng ⅓ so với loại gầu đảo và 1/10 so với loại bẫy hơi phao.
Thông số kỹ thuật:
- Model: DST-1S, DST-1F
- Thân: Gang dẻo
- Đĩa & Seat: Inox 304
- Áp suất: 16kgf/cm2
- Kết nối: Nối ren, nối bích JIS10/16K
- Kích cỡ: DN15 – DN50
- Xuất xứ: YNV – Hàn Quốc
- Tình trạng: có sẵn hàng
Bẫy hơi by pass
Bẫy hơi by pass được chế tạo phần thân bằng gang dẻo, ty van bằng inox 304 cao cấp chịu bền, chịu nhiệt và có thêm phần tay quay để linh hoạt cho quá trình vận hành. Kiểu kết nối của bẫy hơi by pass là lắp ren nên dễ dàng lắp đặt, không yêu cầu kỹ thuật cao đặc biệt là tiết kiệm giá thành một cách đáng kể. Ứng dụng của loại bẫy hơi này có thể dùng để bẫy nước hoặc tách nước nếu cần vì trên đầu van có thiết kế van khóa.
Thông số kỹ thuật:
- Kích cỡ: DN15 – DN25
- Nguyên liệu thân: Gang dẻo
- Đĩa & Seat: Inox 304
- Áp suất : 16 kgf/cm2
- Nhiệt độ : – 5 ~ 220v độ C
- Lắp đặt: Ren trong
- Tiêu chuẩn: JIS10K
- Sử dụng: Khí, hơi nóng
- Xuất xứ: YNV – Hàn Quốc
- Tình trạng: có sẵn hàng
Ứng dụng bẫy hơi YNV
Với nhiều ưu điểm nổi bật cùng khả năng loại bỏ lượng nước ngưng tụ mà không làm thất thoát hơi nước. Theo thống kê, hiện nay bẫy hơi YNV được ứng dụng trong khá nhiều lĩnh vực, chủ yếu là hệ thống đường ống liên quan đến hơi nước và khí nén. Cụ thể:
- Trong công nghiệp bẫy hơi YNV được lắp đặt trong đường ống dẫn truyền hơi nóng trong các loại máy sấy công nghiệp, thiết bị máy giặt khô, hệ thống lò sưởi, lò hấp có quy mô lớn…
- Trong đời sống, y tế được lắp đặt trong hệ thống sử dụng hơi để vận hành như điều hòa, máy sưởi, quạt thông hơi, lò hơi, lò sưởi…để tiết kiệm chi phí nhiên liệu đốt và tránh hư hỏng các thiết bị khác.
- Trong lĩnh vực xăng dầu, khai khoáng được lắp đặt tại các trạm giảm áp, đường ống hơi, bộ phận gia nhiệt để vận chuyển, lưu trữ sản phẩm và giúp hệ thống vận hành ổn định, chất lượng sản phẩm có độ tiêu chuẩn cao.
Hiện nay, tại kho hàng của Tuấn Hưng Phát đang có đầy đủ mẫu mã, kích thước và chủng loại bẫy hơi từ bẫy hơi phao, bẫy hơi gầu đảo, bẫy hơi đồng tiền,.. với kiểu kết nối đa dạng: lắp ren, nối bích. Cùng với đó là các chính sách giao hàng và lắp đặt tại nơi nhanh chóng.
Đồng thời cũng có chế độ bảo hành lên đến 12 tháng và hỗ trợ 1 đổi 1 đối với sản phẩm lỗi theo cơ chế từ nhà sản xuất. Mọi thông tin chi tiết về các thông số kỹ thuật, hỗ trợ, báo giá bẫy hơi YNV – Hàn Quốc chi tiết, vui lòng liên hệ với bộ phận chăm sóc khách hàng của chúng tôi.
