Van giảm áp thủy lực mặt bích

Van giảm áp thủy lực là thiết bị chuyên dùng để giảm và duy trì áp suất đầu ra ở mức ổn định cho các hệ thống thủy lực. Sản phẩm có kích cỡ từ DN50 trở lên, kết nối lắp bích chắc chắn và có cơ chế vận hành tự động, hiệu quả. Chi tiết sản phẩm, báo giá mới nhất, xem ngay bài viết dưới đây.

Van giảm áp thủy lực mặt bích là gì?

Van giảm áp thủy lực hay còn được gọi là van điều áp thủy lực, van giảm áp thủy lực mặt bích, tiếng Anh là Hydraulic Pressure Reducing Valve. Đây là thiết bị được lắp đặt trên đường ống để làm nhiệm vụ giảm và ổn định áp suất đầu ra, giúp áp lực đầu ra luôn nhỏ hơn hoặc bằng áp lực đầu vào. Mục đích giúp duy trì áp suất, hạn chế tình trạng quá áp và hỗ trợ bảo vệ đường ống, các thiết bị khác.

Van giảm áp thủy lực mặt bích

Van giảm áp thủy lực mặt bích chủ yếu thuộc dòng van giảm áp gián tiếp, vận hành hoàn toàn dựa vào áp lực của dòng nước kết hợp bộ điều khiển pilot để điều chỉnh mức áp suất đầu ra ổn định. Van thường được sản xuất kích cỡ trung bình và lớn, hai đầu kết nối dạng lắp bích. Hệ thống ứng dụng phổ biến có áp suất đầu vào cao, thường xuyên biến động như cấp thoát nước, xử lý nước, PCCC, trạm bơm, đường ống công nghiệp.

Thông số kỹ thuật:

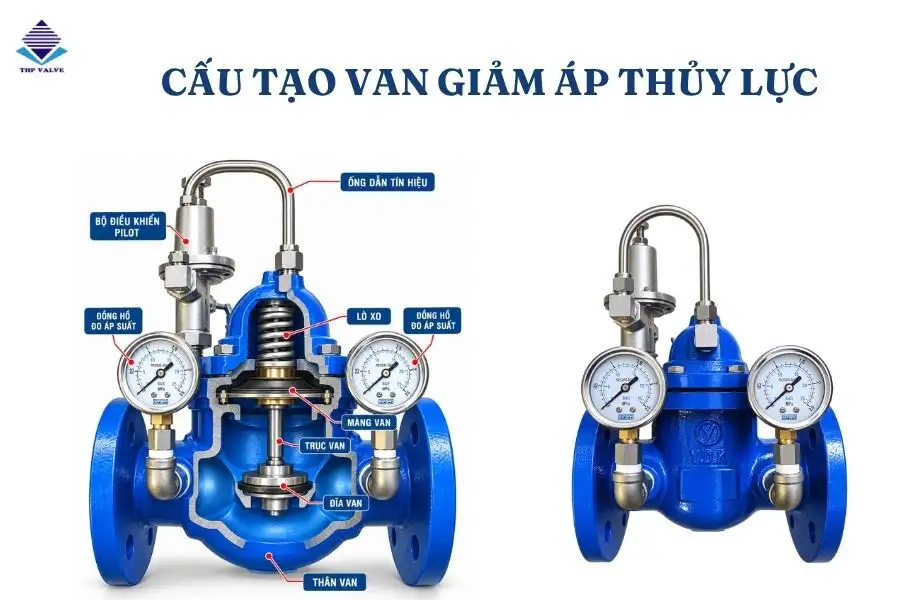

Cấu tạo van giảm áp thủy lực

Van điều áp thủy lực được thiết kế tương tự các dòng van giảm áp khác, gồm các bộ phận chính như sau:

Cấu tạo van giảm áp thủy lực

• Thân van: được chế tạo bằng vật liệu gang, bên ngoài sơn Epoxy bền bỉ, chống ăn mòn. Hai đầu thân van được đúc hai mặt bích để kết nối với đường ống.
• Màng van: bộ phận đàn hồi, được làm bằng cao su. Nhiệm vụ nhận chênh lệch áp suất tại các khoang và tạo chuyển động đóng mở cho van chính.
• Đĩa van: có dạng đĩa tròn, chất liệu gang, có bọc nhựa bên ngoài.
• Lò xo: được thiết kế bằng vật liệu inox, một đầu gắn với đĩa van, đầu còn lại gắn với trục van.
• Trục van: chất liệu inox bền, cứng, được kết nối với đĩa van để điều khiển đĩa van thay đổi tiết diện dòng chảy.
• Bộ pilot điều khiển: chức năng nhận biết áp suất đầu ra và điều chỉnh áp suất trong buồng điều khiển.
• Đồng hồ đo áp suất: được thiết kế hai cái lắp hai bên hệ thống ống dẫn để đo áp suất đầu vào, áp suất đầu ra.
• Hệ thống ống dẫn tín hiệu: gồm các ống dẫn nhỏ được lắp bên ngoài thân van để làm nhiệm vụ truyền áp suất từ đường ống đến pilot và bộ điều khiển. Chất liệu đồng thau có độ bền cao.

Nguyên lý hoạt động của van giảm áp thủy lực như thế nào?

Về nguyên lý hoạt động của van giảm áp thủy lực, như đã giới thiệu từ đầu, van hoạt động dựa trên sự thay đổi áp suất đầu vào ở mức cao kết hợp bộ pilot để điều chỉnh van chính. Hiểu đơn giản như sau:

• Khi áp suất đầu ra giảm thấp hơn giá trị cài đặt, bộ điều khiển pilot sẽ nhận tín hiệu, điều chỉnh tăng tiết diện mở, cho lưu chất đi qua để tăng áp suất đầu ra về mức cài đặt.
• Khi áp suất đầu ra tăng vượt ngưỡng cài đặt, bộ pilot sẽ điều khiển van chính đóng lại để giảm tiết diện dòng chảy, giảm áp suất đầu ra về mức cài đặt.
• Khi áp suất đầu ra ở mức cài đặt, bộ pilot sẽ điều khiển van duy trì độ mở phù hợp để giữ áp suất ổn định.

Đặc điểm nổi bật của van giảm áp thủy lực

• Khả năng giảm và duy trì ổn định áp suất tốt, giúp hệ thống vận hành hiệu quả, an toàn.
• Hoạt động tự động, sử dụng pilot để nhận tín hiệu áp suất đầu ra khi thay đổi và điều chỉnh van chính, không cần nguồn điện hay nhân công tác động.
• Có dải kích thước lớn từ DN50. DN65, DN80 nên phù hợp với hệ thống có lưu lượng lớn.
• Kiểu kết nối với đường ống dạng lắp bích chắn chắn, chịu áp lực cao và làm kín tốt, đáp ứng hệ thống yêu cầu ổn định cao.
• Thân van được làm bằng gang, bên ngoài phủ Epoxy chịu bền, chống ăn mòn tốt, giá thành hợp lý.
• Được ứng dụng rộng rãi trong các hệ thống thủy lực có lưu lượng, áp suất lớn và biến động nhiều.

Top 5 thương hiệu van giảm áp thủy lực phổ biến

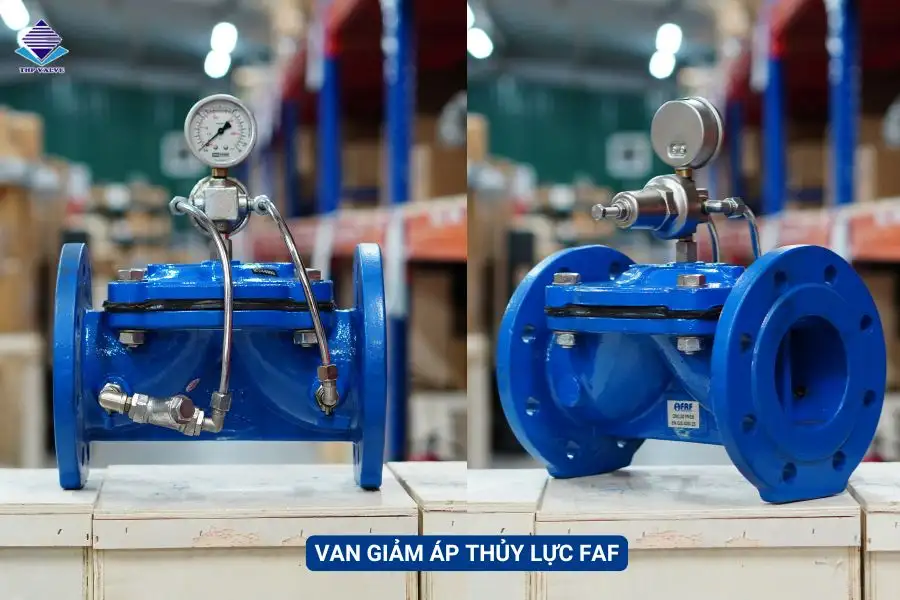

Van giảm áp thủy lực FAF

Van giảm áp thủy lực FAF

Van giảm áp thủy lực FAF là mẫu sản phẩm có xuất xứ từ thương hiệu FAF – Thổ Nhĩ Kỳ với lợi thế đạt tiêu chuẩn chất lượng châu Âu. Van được thiết kế thân bằng gang, kết nối mặt bích tiêu chuẩn EN 1092-2. Model phổ biến FAF 7410, FAF 7440. So với các hãng van khác giá thành cao hơn nhưng dải kích cỡ rộng hơn DN50 – DN400 và chịu áp suất cao tối đa 16 bar. Theo đó, phù hợp với các hệ thống yêu cầu cao về kỹ thuật và ngân sách đầu tư lớn.

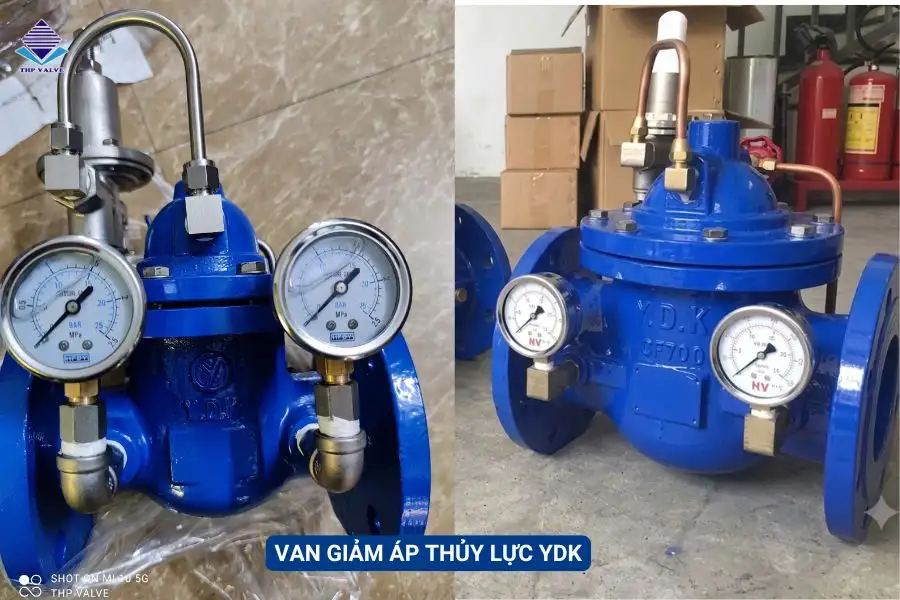

Van giảm áp thủy lực YDK

Van giảm áp thủy lực YDK

Là dòng van được sản xuất từ thương hiệu van YDK – Hàn Quốc chuyên cung cấp nhiều dòng van giảm áp thủy lực chất lượng. Thân van được làm bằng gang, thiết kế mặt bích kết nối chắc chắn, có nhiều kích thước từ nhỏ đến lớn. Trên thân van có dập nổi logo, tên hãng để nhận diện chính hãng. Sản phẩm phù hợp với hệ thống cấp nước, trạm bơm, tòa nhà, công nghiệp…

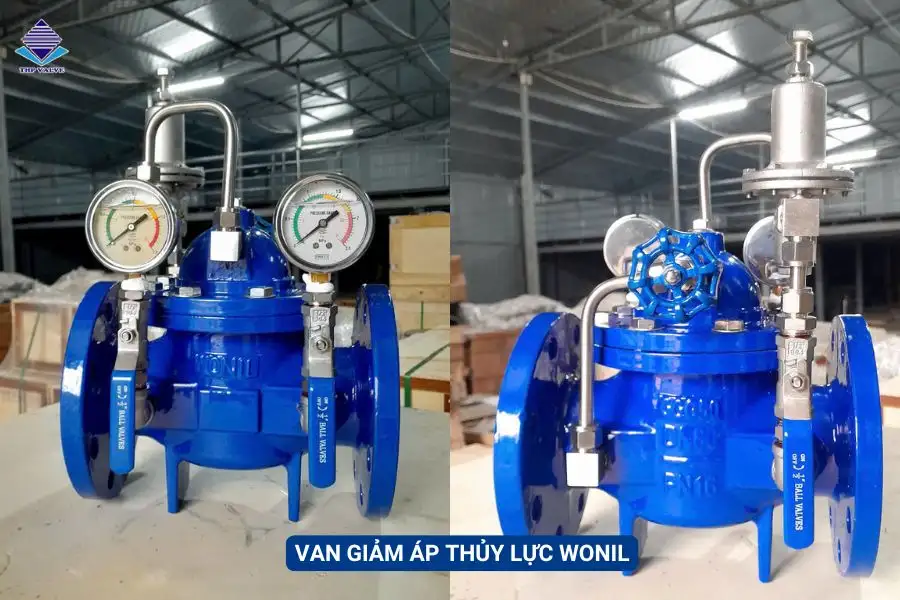

Van giảm áp thủy lực Wonil

Van giảm áp thủy lực Wonil

Van giảm áp thủy lực Wonil có nguồn gốc từ thương hiệu van công nghiệp nổi tiếng Wonil của Hàn Quốc. Ưu điểm dây chuyền công nghệ hiện đại, sản phẩm chất lượng và giá thành hợp lý. Chất liệu thân gang, sử dụng hệ thống điều khiển pilot kèm đồng hồ áp suất. Trên thân van được đúc nối logo, các thông số cơ bản về kích cỡ, áp lực. Hệ thống ứng dụng cấp nước sạch, PCCC, nông nghiệp, công nghiệp.

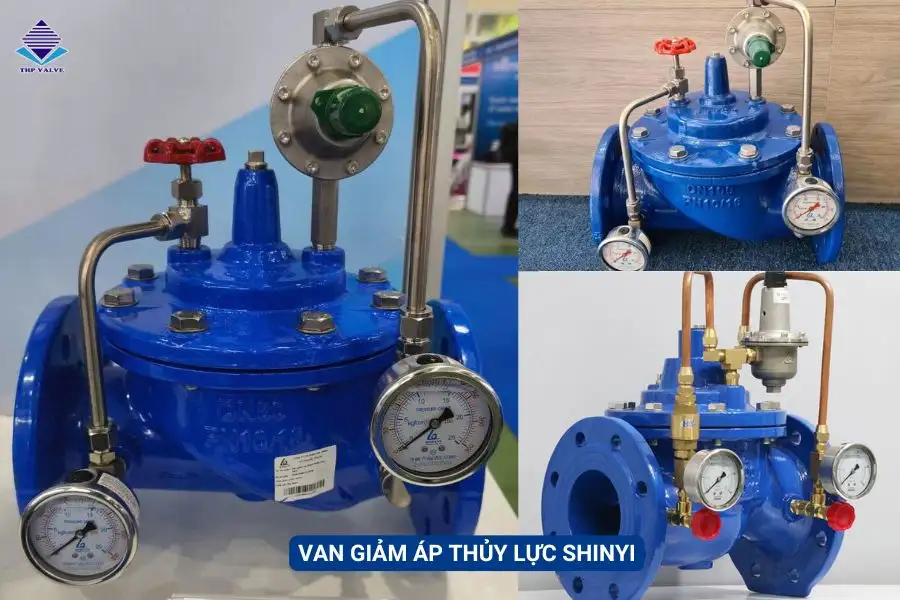

Van giảm áp thủy lực ShinYi

Van giảm áp thủy lực ShinYi cũng là một trong những dòng van có nguồn gốc sản xuất tại Hàn Quốc với thương hiệu ShinYi. Sản phẩm có dải kích cỡ lớn DN50 – DN600, chất liệu thân gang cầu, phủ sơn Epoxy màu xanh dương đặc trưng bên ngoài, kết nối mặt bích đa tiêu chuẩn JIS, BS, DIN. Van có áp suát làm việc 10 bar, 16, bar, nhiệt độ hoạt động -10ºC đến 80ºC. Hệ thống ứng dụng cấp thoát nước, HVAC, PCCC…

Van giảm áp thủy lực ShinYi

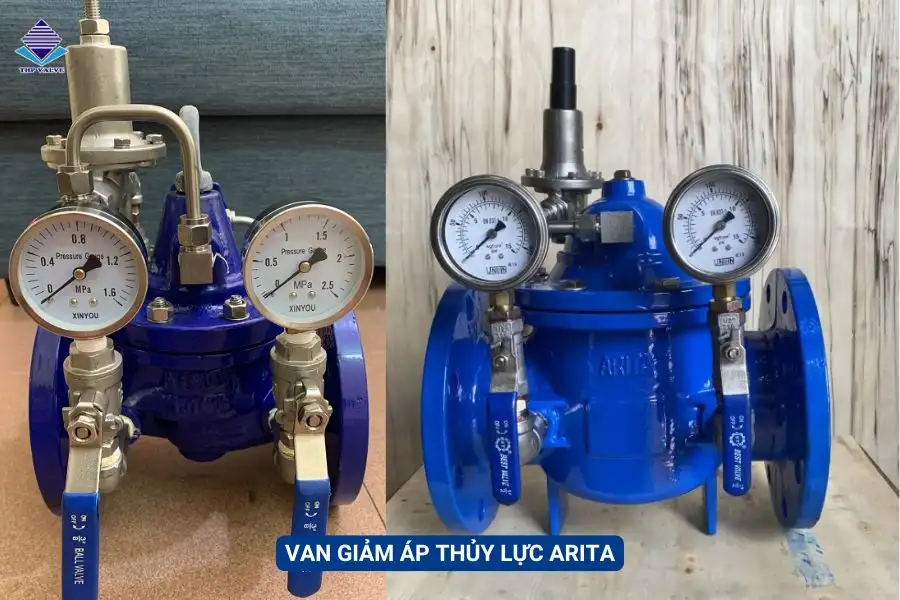

Van giảm áp thủy lực Arita

Là dòng van được nhập khẩu chính hãng từ thương hiệu Arita xuất xứ Malaysia, trên thân van có dập nổi logo để nhận diện sản phẩm. Thân van được làm bằng gang cầu, phủ sơn Epoxy chống gỉ sét, kích cỡ lớn từ DN50 trở lên. Van vận hành hoàn toàn bằng áp lực nước thông qua hệ thống màng và bộ pilo, không cần nguồn điện. Hệ thống ứng dụng phổ biến cấp thoát nước sinh hoạt, trạm bơm, PCCC…

Van giảm áp thủy lực Arita

Xem thêm sản phẩm: Van giảm áp nước

Cách điều chỉnh van giảm áp thủy lực mặt bích

Khi sử dụng van giảm áp thủy lực, việc điều chỉnh van là yếu tố quan trọng đảm bảo áp suất đầu ra đạt mức yêu cầu, hệ thống hoạt động ổn định. Cách điều chỉnh cụ thể tùy từng model, xuất xứ sẽ khác nhau nhưng cơ bản gồm các bước dưới đây:

• Trước hết, cần kiểm tra hệ thống trước khi điều chỉnh: van lắp đúng chiều chưa, tình trạng van, đường ống tín hiệu, đồng hồ áp suất hoạt động ổn định không…
• Xác định áp suất đầu vào và mức áp suất đầu ra mong muốn dựa trên yêu cầu thiết kế, thông số vận hành của hệ thống.
• Tiến hành điều chỉnh vít cài đặt trên pilot từ từ theo hướng dẫn của nhà sản xuất. Đồng thời theo dõi đồng hồ áp suất phía sau van cho đến khi đạt giá trị yêu cầu. Sau mỗi lần điều chỉnh cần chờ hệ thống ổn định rồi theo dõi giá trị trên đồng hồ áp suất.
• Sau khi cài đặt xong, chạy thử và kiểm tra khả năng duy trì áp suất của hệ thống.

Lưu ý: Không nên điều chỉnh van vượt quá dải áp suất làm việc trong giới hạn của nhà sản xuất. Ngoài ra, nên cài đặt áp suất theo thông số thiết kế và nhu cầu của hệ thống.

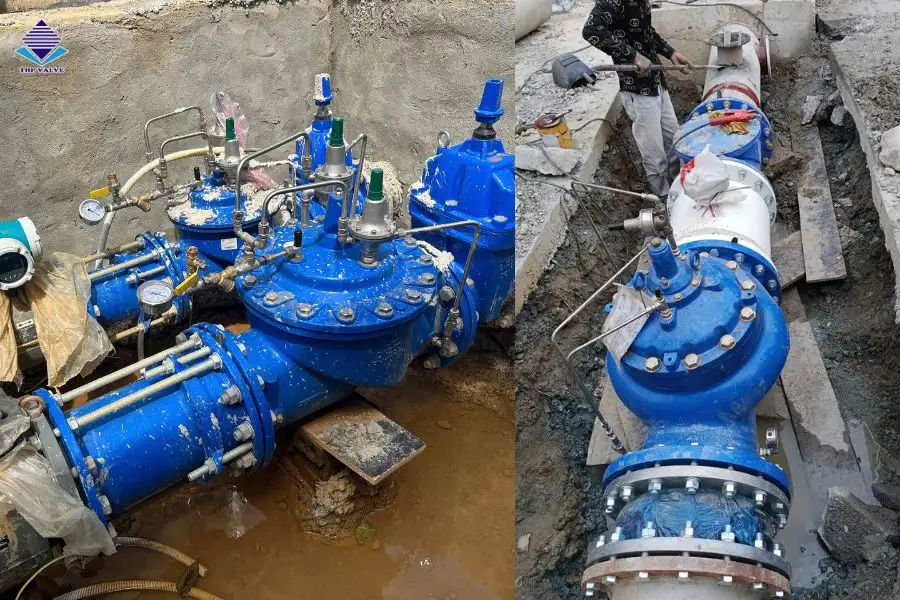

Ứng dụng thực tế của van giảm áp thủy lực

Ứng dụng thực tế của van giảm áp thủy lực

Nhờ khả năng kiểm soát, duy trì áp suất ổn định và đa dạng kích cỡ, thương hiệu xuất xứ. Van giảm áp thủy lực mặt bích đang được ứng dụng nhiều trong các hệ thống có lưu lượng lớn, cần kiểm soát áp suất tự động, cụ thể như sau:

• Trong hệ thống cấp nước tòa nhà giúp bảo vệ đường ống và thiết bị sử dụng nước.
• Trong hệ thống PCCC được dùng để kiểm soát áp suất tại các khu vực, hạn chế quá áp.
• Trong các nhà máy xử lý nước được lắp đặt trên đường ống cấp nước, phân phối nước hoặc tại các trạm bơm nước.
• Trong hệ thống cấp nước công nghiệp, nước làm mát, đường ống kỹ thuật cần kiểm soát áp suất.
• Trong hệ thống tưới tiêu nông nghiệp quy mô lớn, áp suất cao.

Đơn vị mua van giảm áp thủy lực uy tín, chất lượng

Nếu quý khách đang tìm kiếm đơn vị mua van giảm áp thủy lực mặt bích uy tín – Tuấn Hưng Phát là địa chỉ đáng tin cậy. Với hơn 16 năm kinh nghiệm cung cấp và phân phối các loại van công nghiệp, chúng tôi đảm bảo sẽ mang đến nhiều dòng van giảm áp thủy lực chất lượng, phù hợp với mọi nhu cầu của quý khách.

Quan trọng, khi mua hàng tại đơn vị, quý khách sẽ nhận được các quyền lợi như sau:

• Toàn bộ sản phẩm có nguồn gốc, xuất xứ rõ ràng, đầy đủ CO, CQ, catalogue, thông số kỹ thuật.
• Đa dạng kích cỡ, thương hiệu YDK, FAF, Wonil, hỗ trợ lựa chọn van chính xác theo nhu cầu thực tế.
• Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất khi phát hiện nguyên nhân do sản xuất.
• Báo giá cạnh tranh cho khách hàng mua lẻ, có ưu đãi khi mua dự án số lượng lớn.

Liên hệ ngay Tuấn Hưng Phát để được tư vấn kỹ thuật và nhận báo giá van giảm áp thủy lực mới nhất theo model, yêu cầu. Đội ngũ nhân viên chuyên nghiệp, chuyên môn vững vàng luôn sẵn sàng hỗ trợ quý khách lựa chọn model phù hợp, giá thành hợp lý.
