Van cầu inox

Để hoạt động một nhà máy, hay xí nghiệp sản xuất một cách trơn tru và an toàn thì không thể thiếu các loại van trong các ống dẫn để lưu thông dòng chảy chất lỏng hoặc khí được trơn tru và cũng tránh được cháy nổ, rò rỉ lưu chất ra ngoài. Van cầu inox cũng là một trong những loại van có hiệu năng như vậy. Là một van được chế tạo từ inox 201, 304, 316 nên có thể hoạt động được trong những môi trường có nhiệt độ cao, ăn mòn… Để hiểu thêm về sản phẩm, chúng ta cùng nhau tìm hiểu về loại van này nhé!

Van cầu inox là gì?

van cầu inox

Van cầu inox hay còn gọi là van cầu hơi nóng inox. Là thiết bị có chất liệu inox, inox 201, 304, 316. Dòng van có thiết kế hình cầu được sử dụng điều tiết hoặc đóng mở lưu chất bên trong đường ống, có thể là chất lỏng hoặc khí. Chất liệu inox có khả năng chịu nhiệt cao, chống ăn mòn và Oxi hóa cao. Nên được nhiều nhà máy hóa chất chọn sử dụng.

Ngoài ra, với chất liệu inox thì có tuổi thọ, độ bền cơ học tốt hơn so với nhưng chất liệu khác. Đa dạng về kích thước và kiểu kết nối mặt bích hoặc lắp ren.

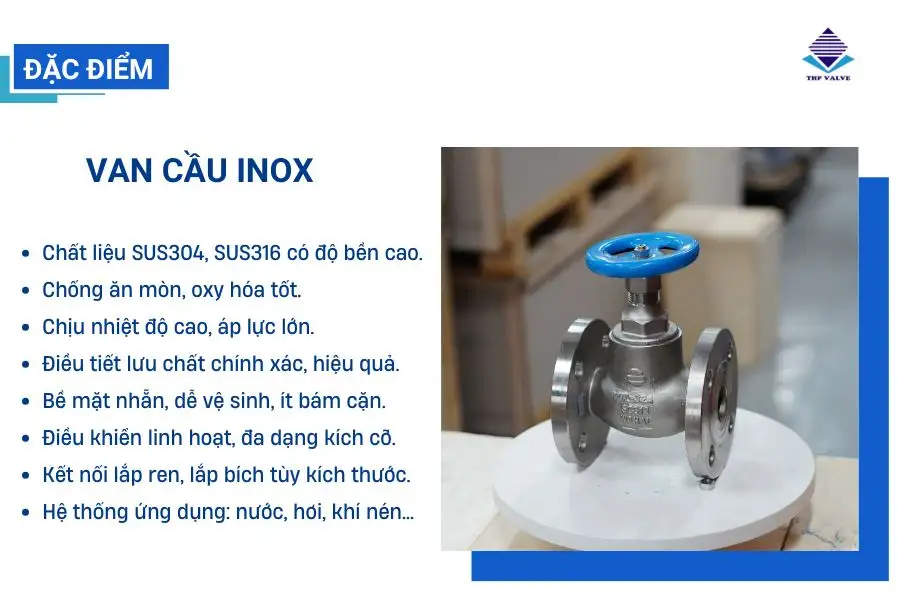

Đặc điểm của van cầu inox

Để phân biệt dòng van cầu inox với những dòng van khác, thì ta có thể nhận diện qua những đặc điểm sau:

• Van được chế tạo từ inox 201, 304, 316. Nên sử dụng trong một thời gian thì không bị hoen gỉ. Hình thức bên ngoài cũng không bị ăn mòn hay rỉ sét, vẫn có độ bóng và sáng. Dòng van có tính thẩm mỹ vô cùng cao.
• Với chất liệu inox nên dòng van này có thể hoạt động được trong môi trường có nhiệt độ, áp suất. Ngoài ra, khả năng chống ăn mòn hóa học tốt.
• Van có chức năng điều tiết dòng lưu chất tốt. Tuy nhiên, khi lưu chất được đưa vào hệ thống thì sẽ bị giảm đi một phần áp lực.
• Van được chế tạo từ inox thì tuổi thọ cao.

Cấu tạo – Thông số kỹ thuật – Nguyên lý hoạt động của van cầu inox

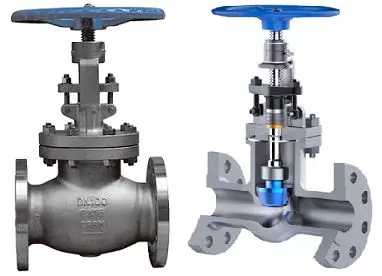

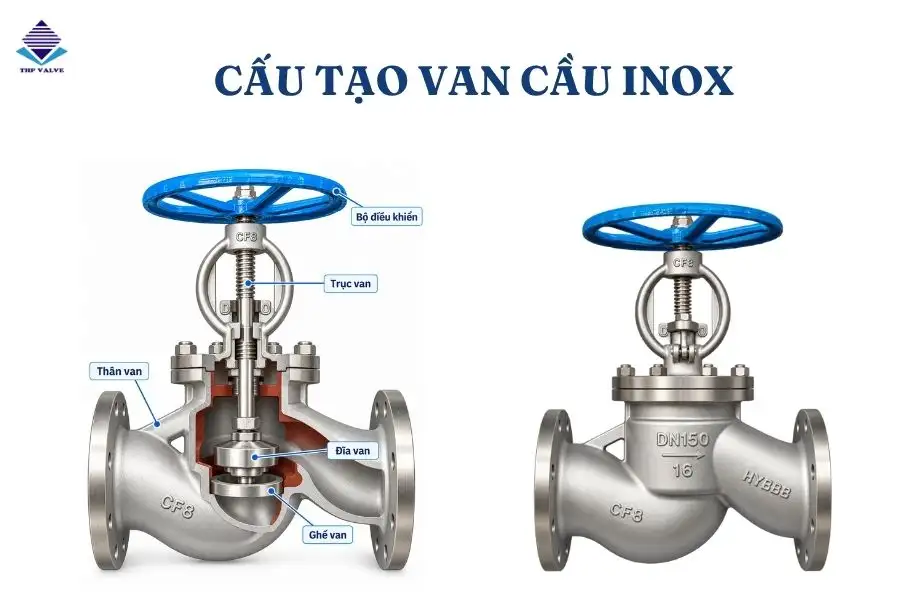

Cấu tạo van cầu inox

Cấu Tạo

• Thân van: thiết kế hình cầu, có hai đầu nối hai đường ống với nhau bằng kết nối bích hoặc kết nối ren.Là nơi chứa tất cả các bộ phận còn lại của van như : nắp van, ty van, ghế đệm van…thân van làm bằng chất liệu inox 304 hoặc 316 có khả năng chống được ăn mòn, nhiệt độ và áp lực cao.
• Trục van: là một khối trụ inox kết nối hai đầu, một đầu với tay quay và một đầu với đĩa van, trục van hoạt động như một cầu nối của điều khiển tay quay với đĩa van để điều tiết, đóng mở lưu lượng.
• Đĩa van: được thiết kế hình nút chai hoặc đĩa dẹt inox, nằm bên trong lòng lưu chất, di chuyển lên xuống trong ống dẫn để đóng- mở, điều tiết lưu lượng theo dịch chuyển của tay quay.
• Nắp van: Là bộ phận bao quanh bảo vệ ty van và đĩa van. Có tác dụng chống trào ngược lưu chất thông qua các gioăng cao su.
• Tay quay: thiết kế hình tròn chất liệu inox, di động theo chiều kim đồng hồ hoặc ngược lại để điều khiển đóng- mở, điều tiết lưu lượng trong ống dẫn.

Thông số kỹ thuật

• Kích cỡ: DN15 – DN800.

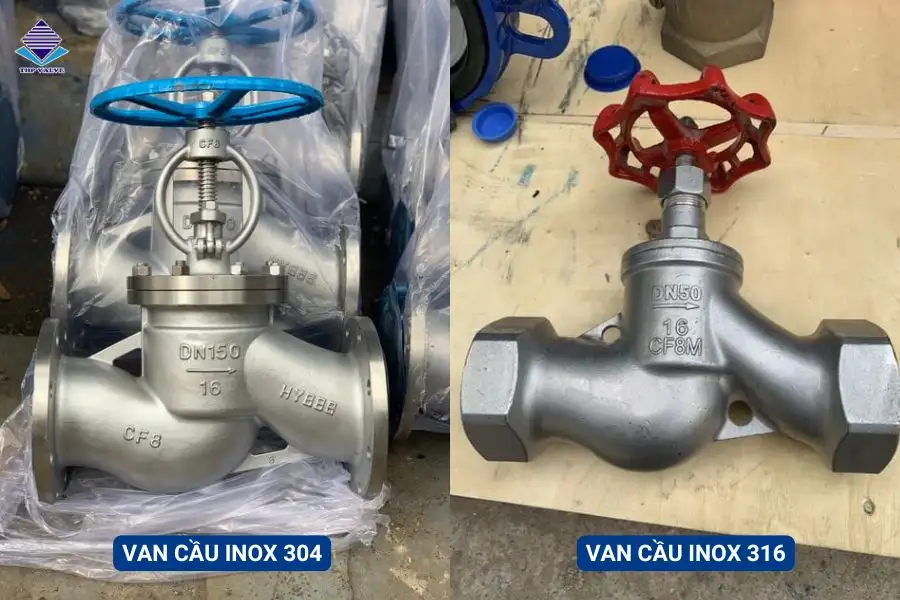

• Chất liệu: Van inox 304, van inox 316.
• Kiểu kết nối: Kết nối ren, kết nối bích.
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Thổ Nhĩ Kỳ….
• Áp lực: PN16, PN25, PN40.
• nhiệt độ: 0 – 200^oc.
• Bảo hành: 12 tháng.
• Giao hàng: Toàn quốc.

Nguyên lý hoạt động của van cầu inox

Giống như các loại van cầu khác, van cầu inox cũng được hoạt động cơ học với sự di chuyển lên xuống của một khối thống nhất. Khi tay quay di chuyển sang ngược hoặc cùng chiều kim đồng hồ thì trục van và đĩa van sẽ di chuyển theo 1 phương thẳng đứng. van được đóng hay mở hoàn toàn khi độ siết ở vòng tay quay được kín khiết (tay quay quay cùng chiều kim đồng hồ- van đóng, tay quay quay ngược chiều kim đồng hồ- van mở).

Nếu muốn điều tiết lưu lượng qua ống, ta điều chỉnh khoảng cách giữa đĩa van và ghế van thông qua tay quay. Muốn lượng giảm ta điều chỉnh tay quay theo chiều kim đồng hồ và ngược lại.

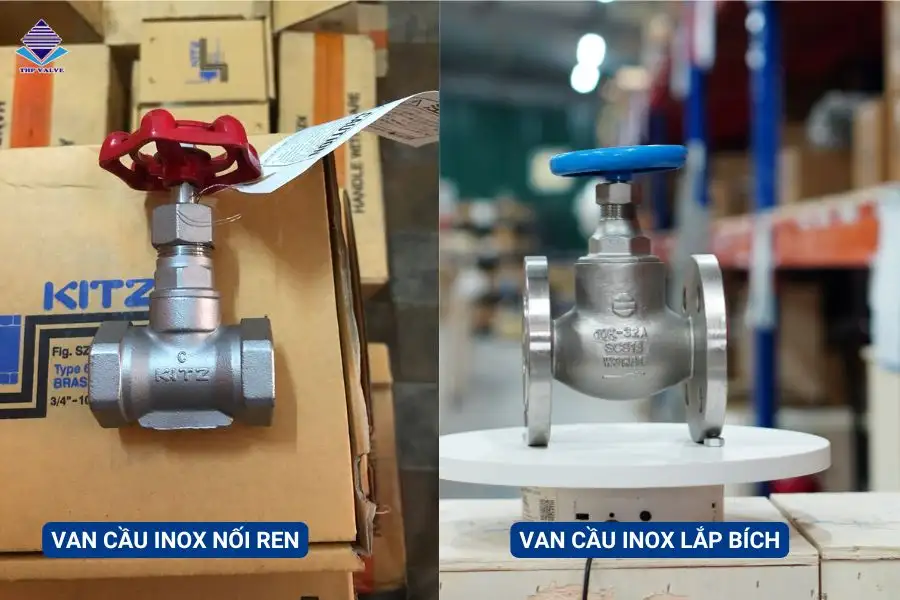

Các loại van inox

Van inox lắp ren

Van cầu inox lắp ren

• Là van sử dụng hệ thống ren để kết nối van với đường ống.
• Đặc điểm van nhỏ gọn, có thể lắp đặt xoáy vặn bằng tay.
• Chất liệu inox hình thức đẹp, chịu được nhiệt độ, áp suất cao, không bị ăn mòn trong môi trường axit – bazo

Van inox lắp bích

Van cầu inox lắp bích

• Là van sử dụng hệ thống bích để kết nối van với đường ống.
• Kết nối bích là kết nối bằng một mặt kim loại có lỗ bắt vít, kết nối này rất chắc chắn.
• Thường được sử dụng trong các đường ống hơi nóng lớn.

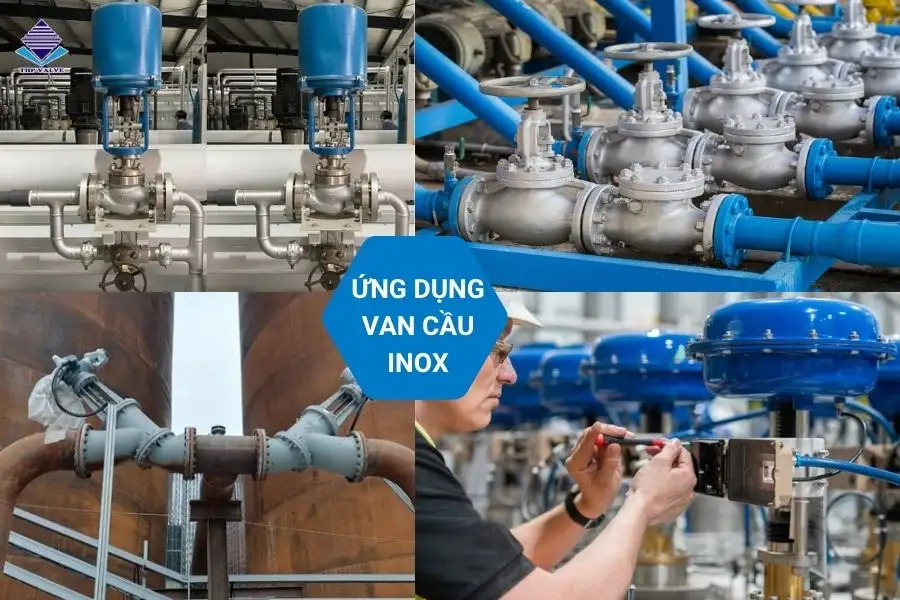

Ứng dụng van cầu inox trong sản xuất công nghiệp

Ứng dụng van cầu hơi inox

• Van cầu inox thường được ứng dụng trong công nghiệp với nhiệm vụ là van lấy mẫu chất lỏng( chỉ mở khi lấy mẫu chất lỏng) bởi thiết kế chữ ngã bên trong của van sẽ làm chất lỏng đi qua ống không được tối ưu 100%
• Hệ thống HVAC( Heating, Ventilating, and Air Conditioning) với khả năng kiểm soát tuyến tính lưu chất trong ống dẫn nên van cầu inox có mặt để đóng ngắt phù hợp với hệ thống hơi, hệ thống nước nóng…
• Van cầu inox cũng được sử dụng như các loại van cầu khác( như: van cầu thép, van cầu gang…) được sử dụng trong quá trình đóng- mở điều tiết hơi nóng là chủ yếu nhưng bởi thiết kế bằng inox nên van còn có thể sử dụng trong các môi trường có tính ăn mòn cao axit – bazo.

Ưu – Nhược điểm của van cầu inox.

van cầu inox

 Ưu điểm:

• Nhiều kích cỡ để phù hợp với nhiều loại đường ống khác nhau( DN15 – DN800).
• Có các kiểu kết nối khác nhau tùy vào kích cỡ và mục đích người sử dụng.
• Chất liệu inox chống ăn mòn rất tốt.
• Có tính thẩm mỹ cao.

Nhược điểm:

• Ngoài nhược điểm chung của các loại van cầu là không đảm bảo đủ lương chất lưu thoát qua van sang đường ống bên kia, thì van inox có giá thành khá cao so với các loại van cùng dòng mà chất liệu khác trên thị trường.

Mua van cầu inox ở đâu?

Kho hàng Tuấn Hưng Phát

Đến với Tuấn Hưng Phát – một đơn vị cung cấp các dòng van công nghiệp, đồng hồ nước uy tín, chất lượng. Và còn là một đơn vị chuyên nghiệp trong việc kinh doanh và những tiêu chí kỹ thuật hàng đầu. Với kinh nghiệm hơn 13 năm trong ngành van công nghiệp, thì chúng tôi tự tin về sản phẩm chất lượng và các dịch vụ đi kèm sẽ không làm các bạn thất vọng. Và là một công ty có nhiều mặt lợi thế như sau:

• Diện tích kho lên đến 12000m2. Nên có thể đáp ứng được đầy đủ kích thước, mẫu mã, chất liệu mà quý khách yêu cầu.
• Đội ngũ kỹ thuật dày dặn kinh nghiệm, hỗ trợ khách hàng giải đáp được mọi khúc mắc. Luôn tận tình chăm sóc khách hàng.
• Các sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất.
• Cung cấp đầy đủ giấy tờ chứng nhận CO – CQ
• Giá thành hợp lý

Vậy bạn còn chần chừ gì nữa mà không liên hệ với chúng tôi qua hotline ngay. Để được nhân viên tư vấn và hỗ trợ thêm về sản phẩm van cầu inox cũng như các loại van công nghiệp khác.

Cảm ơn bạn đã quan tâm và theo dõi bài viết. Chúc bạn có một ngày tốt lành!
