Van cầu gang (Cast Iron Globe Valve) là dòng van công nghiệp được chế tạo từ gang và được dùng để đóng mở hoặc điều tiết dòng chảy lưu chất. Sản phẩm có đa dạng kích cỡ, kiểu dáng chữ ngã hoặc dạng bầu. Tại Tuấn Hưng Phát, hiện đang phân phối van cầu gang chính hãng Wonil Hàn Quốc và Ravis Thổ Nhĩ Kỳ với kích cỡ DN25 – DN300. Chi tiết sản phẩm, xem ngay bài viết dưới đây nhé.
Van cầu gang là gì?
Van cầu gang là một trong những dòng van cầu được chế tạo chủ yếu từ các loại gang như gang xám, gang dẻo hoặc gang đúc. Đây là nhóm vật liệu có hàm lượng cacbon cao nên có cấu trúc bền bỉ, chắc chắn, tính uốn dẻo tốt và có khả năng chịu nhiệt độ cao, áp suất lớn. Chức năng chính của van được sử dụng để đóng mở và điều tiết dòng chảy thông qua cơ chế nâng hạ đĩa van the phương thẳng đứng.
Van cầu gang chính hãng, đa dạng kích cỡ, mẫu mã tại Tuấn Hưng Phát
So với van cổng, van bướm, van cầu gang có khả năng điều tiết lưu lượng tốt hơn nên được ưu tiên lắp đặt trong hệ thống yêu cầu kiểm soát chặt chẽ lưu chất. Về kết cấu van, tùy model, xuất xứ sẽ có đa dạng kích thước, mẫu mã. Hệ thống ứng dụng điển hình có thể kể đến như nước, nước nóng, hơi nóng, dầu khí…
Thông số kỹ thuật:
| Chất liệu | Gang xám, gang dẻo, gang cầu |
| Trục, đĩa van | Inox |
| Gioăng làm kín | Cao su EPDM, Teflon |
| Kích cỡ van | DN50 – DN300 |
| Áp suất làm việc | 10 bar, 16 bar, 25 bar |
| Nhiệt độ hoạt động | max 200 độ C |
| Kiểu kết nối | lắp ren, lắp bích |
| Điều khiển | tay quay, điện, khí nén |
| Môi trường ứng dụng | nước, hơi nóng, dầu nóng |
| Xuất xứ | Đài Loan, Hàn Quốc |
Hình ảnh thực tế sản phẩm van cầu hơi gang

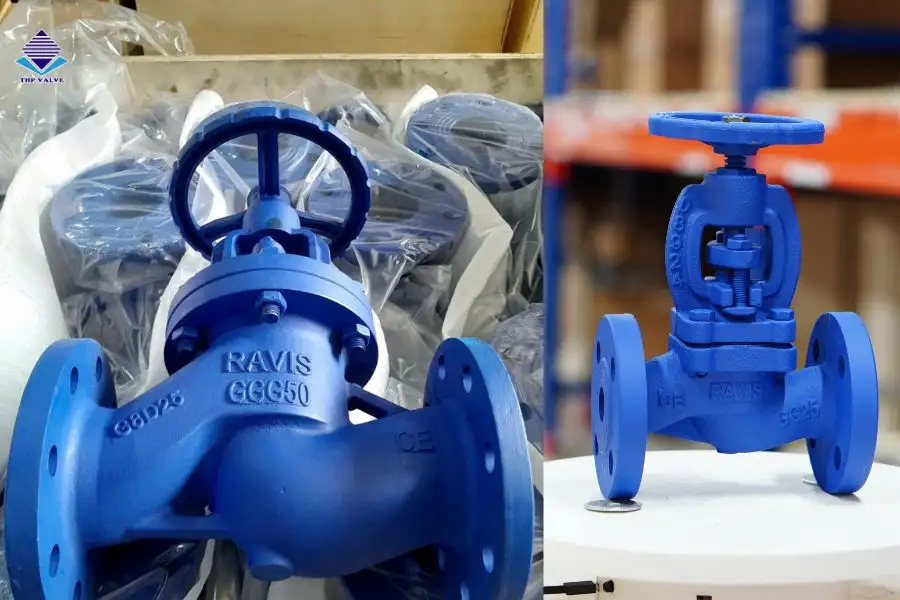

Van cầu hơi gang Ravis tại kho THP

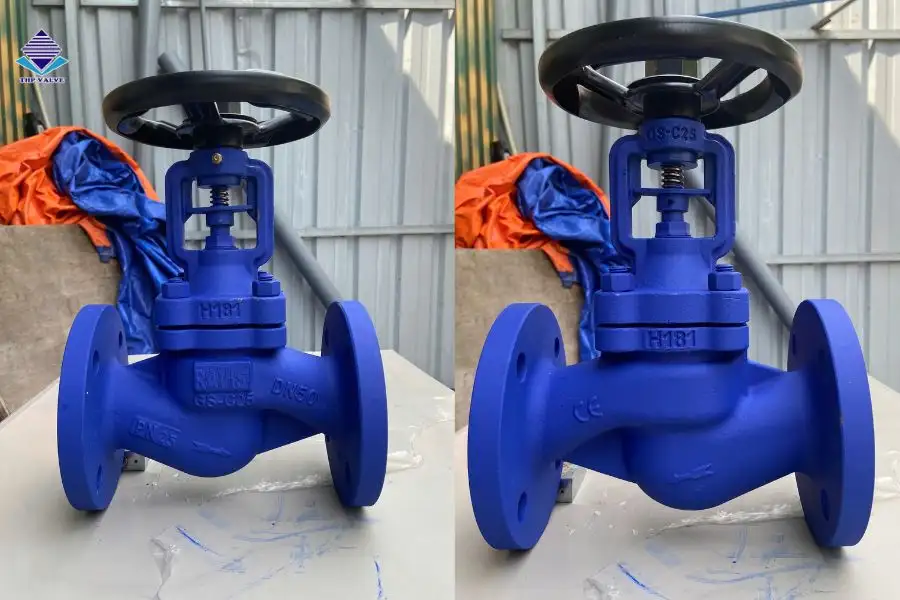

Van cầu gang Ravis chính hãng Đài Loan

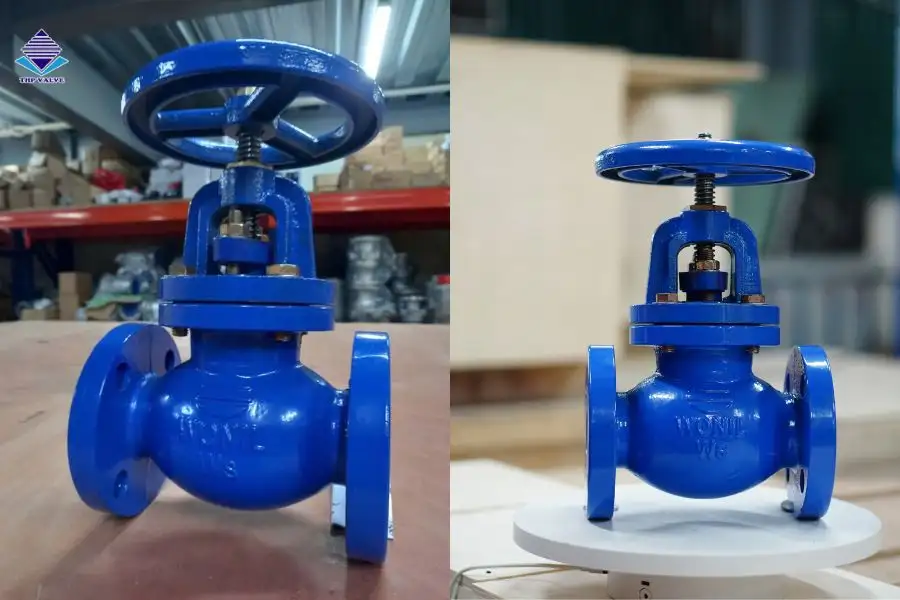

Van cầu bầu Wonil tại kho THP
Cấu tạo van cầu gang
Về cấu tạo, van cầu gang được thiết kế đơn giản gồm các bộ phận chính như sau:

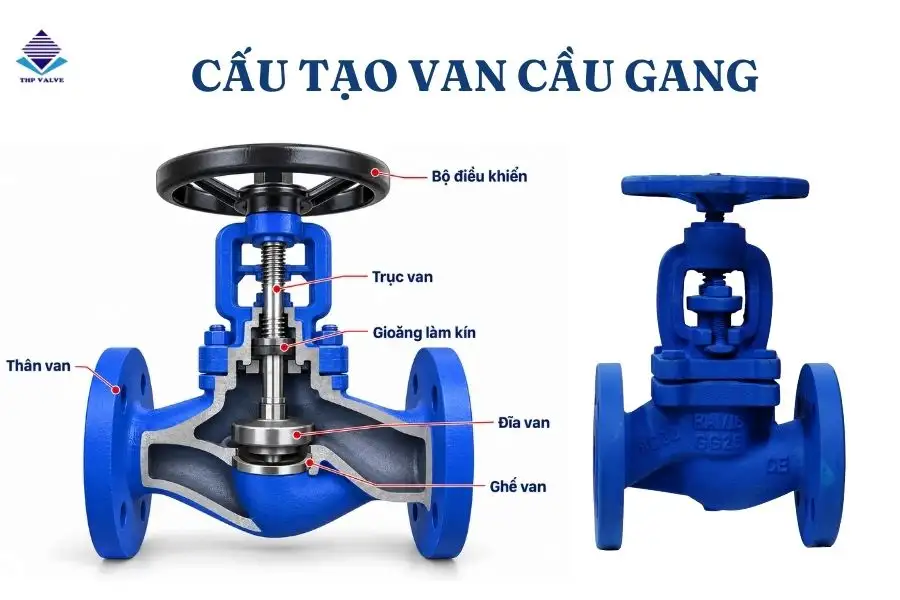

Cấu tạo van cầu gang
- Thân van: có dạng hình cầu hoặc hình chữ ngã, chất liệu gang, phủ Epoxy bên ngoài giúp chống gỉ sét, tăng độ bền. Hai bên thân van được đúc 2 mặt bích hoặc tiện ren để kết nối với đường ống, tùy kích cỡ.
- Đĩa van: là bộ phận trực tiếp đóng mở, kiểm soát dòng chảy. Khi vận hành đĩa van sẽ di chuyển nâng lên hạ xuống vuông góc với ghế van để cho phép, ngăn chặn lưu chất đi qua.
- Ghế van: bề mặt tiếp xúc với đĩa van khi van ở trạng thái đóng. Nhiệm vụ giúp làm kín, hạn chế rò rỉ.
- Trục van: được làm bằng gang hoặc inox, một đầu kết nối với đĩa van, đầu còn lại kết nối với bộ điều khiển. Chức năng truyền chuyển động từ bộ điều khiển xuống đĩa van để nâng hạ, đóng mở lưu chất.
- Bộ điều khiển: có thể là tay quay, động cơ điện hoặc bộ truyền động khí nén, tùy thuộc nhu cầu để lựa chọn.
- Gioăng làm kín: chất liệu cao su EPDM hoặc PTFE, được bố trí tại vị trí kết nối van với đường ống và quanh trục van để làm kín, ngăn rò rỉ.
Nguyên lý hoạt động của van cầu gang
Van cầu hơi gang hoạt động dựa trên nguyên lý nâng hạ đĩa van theo phương thẳng đứng. Cụ thể như sau:
- Khi tác động lực lên tay quay theo ngược chiều kim đồng hồ hoặc cấp điện áp, khí nén phù hợp vào bộ điều khiển. Trục van sẽ nhận tác động và dịch chuyển theo hướng đi lên, kéo đĩa van nâng lên. Kết quả, tạo khoảng cách giữa đĩa van và ghế van, cho lưu chất đi qua. Van ở trạng thái mở.
- Khi cần đóng van, ngược lại, xoay tay quay theo cùng chiều kim đồng hồ hoặc tiếp tục cấp điện, khí nén. Tục van sẽ đẩy đĩa van hạ xuống ép sát ghế van, chặn ngang dòng chảy, không cho đi qua van.
- Khi cần điều tiết van, chỉ cần tác động lên bộ điều khiển để kiểm soát tiết diện giữa đĩa van và ghế van, tùy chỉnh theo nhu cầu.
Đặc điểm nổi bật của van cầu gang
Van cầu gang được ưu tiên sử dụng trong các hệ thống nhờ các ưu điểm vượt trội dưới đây:
- Có khả năng điều tiết dòng chảy tương đối chính xác nhờ chuyển động của đĩa van theo phương thẳng đứng, có thể dừng tại nhiều vị trí linh hoạt.
- Thân van được làm bằng gang có độ bền cao, chịu nhiệt độ, áp lực tốt, hoạt động ổn định trong nhiều hệ thống công nghiệp.
- Đa dạng kích cỡ từ DN15 – DN300 đáp ứng tốt quy mô hệ thống lớn nhỏ khác nhau có nhu cầu lắp đặt.
- Kiểu kết nối với đường ống dạng lắp ren hoặc lắp bích, tùy thuộc kích thước, chi phí đầu tư của hệ thống.
- Khả năng làm kín tốt nhờ thiết kế đĩa van khi đóng sẽ ép sát vào ghế van, ngăn rò rỉ lưu chất hiệu quả.
- Chi phí đầu tư hợp lý, so với van cầu inox, thép, van cầu gang có giá thành thấp hơn, phù hợp với nhiều phân khúc khách hàng tại Việt Nam.
- Ứng dụng rộng rãi trong môi trường hơi nước, hơi nóng, dầu, khí nén.. trong các khu công nghiệp, nhà máy chế biến, sản xuất…

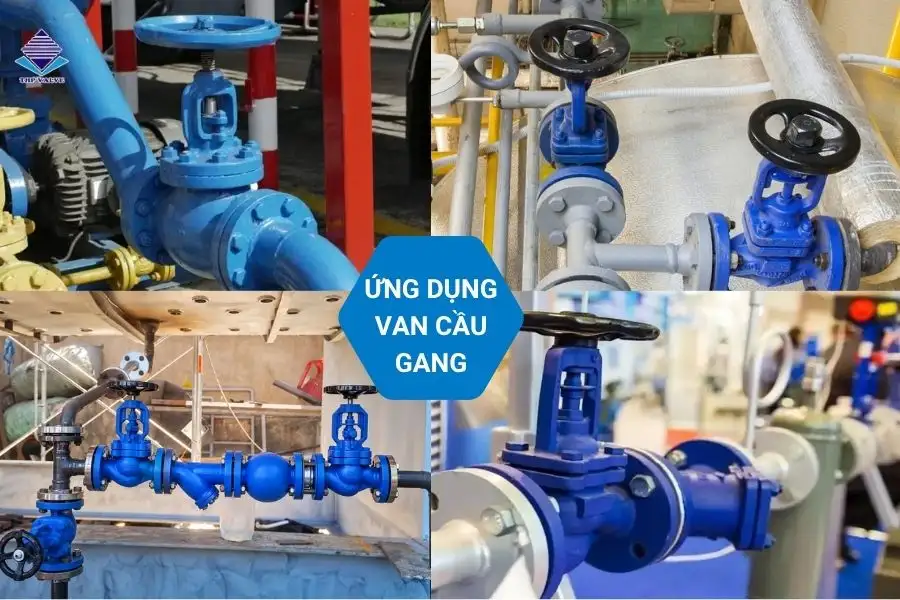

Ứng dụng thực tế của van cầu gang trong công nghiệp
Nhờ lợi thế điều tiết lưu lượng tốt, giá thành hợp lý, van cầu gang hiện đang được sử dụng trong nhiều hệ thống công nghiệp và môi trường lưu chất khác nhau. Cụ thể dưới đây:
thống công nghiệp
- Trong hệ thống đường ống cấp nước, tuần hoàn nước, xử lý nước.
- Trong hệ thống nước nóng, gia nhiệt, tuần hoàn nhiệt.
- Trong hệ thống hơi nóng tại các lò hơi, lò sấy hoặc thiết bị trao đổi nhiệt.
- Trong hệ thống sưởi, làm mát và tuần hoàn nước HVAC.
- Trong hệ thống PCCC, hóa chất ăn mòn nhẹ.
- Trong hệ thống dầu, chất lỏng công nghiệp khác.
Các loại van cầu gang sẵn hàng tại Tuấn Hưng Phát
Hiện nay, trên thị trường Việt Nam, Tuấn Hưng Phát tự hào là đơn vị cung cấp van cầu gang uy tín, chất lượng. Toàn bộ sản phẩm được cam kết nhập khẩu trực tiếp, bảo hành minh bạch, đa dạng kích cỡ và giá thành cạnh tranh. Dưới đây là các sản phẩm tiêu biểu, sẵn hàng tại kho:

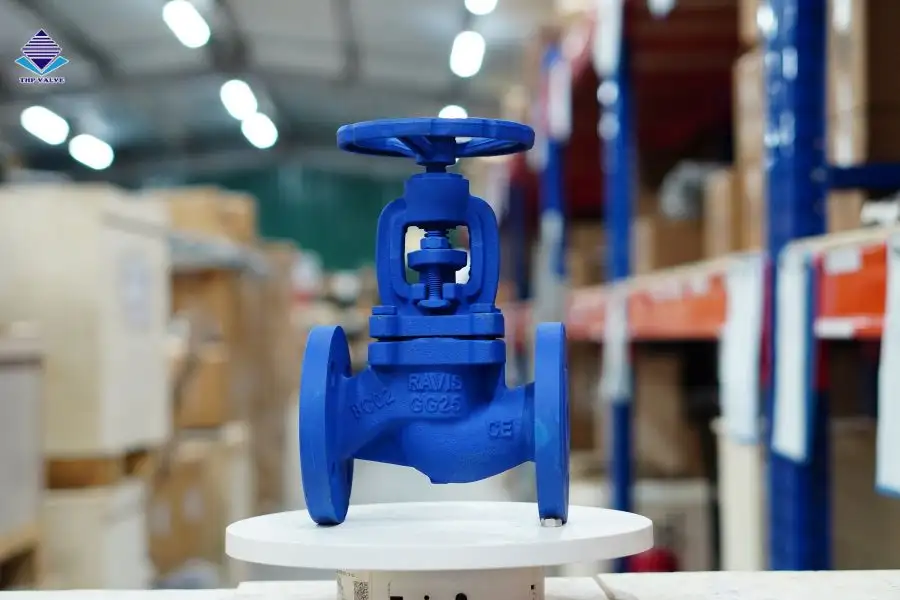

Van cầu gang Ravis
Là loại van được thiết kế dạng chữ ngã, chuyên dùng cho hệ thống hơi nóng, đường ống dẫn hơi. Đây cũng là lý do sản phẩm này còn có tên gọi là van cầu hơi gang, van cầu hơi chữ ngã. Van có xuất xứ từ thương hiệu Ravis – Đài Loan, tại kho sẵn hàng chất liệu chế tạo gang GG25 hoặc gang dẻo QT450, kích cỡ DN15 – DN300 . Ưu điểm kết cấu chắc chắn, giá thành hợp lý và ứng dụng rộng rãi trong nhiều hệ thống công nghiệp yêu cầu vận hành ổn định.
 | Thông số kỹ thuật
|

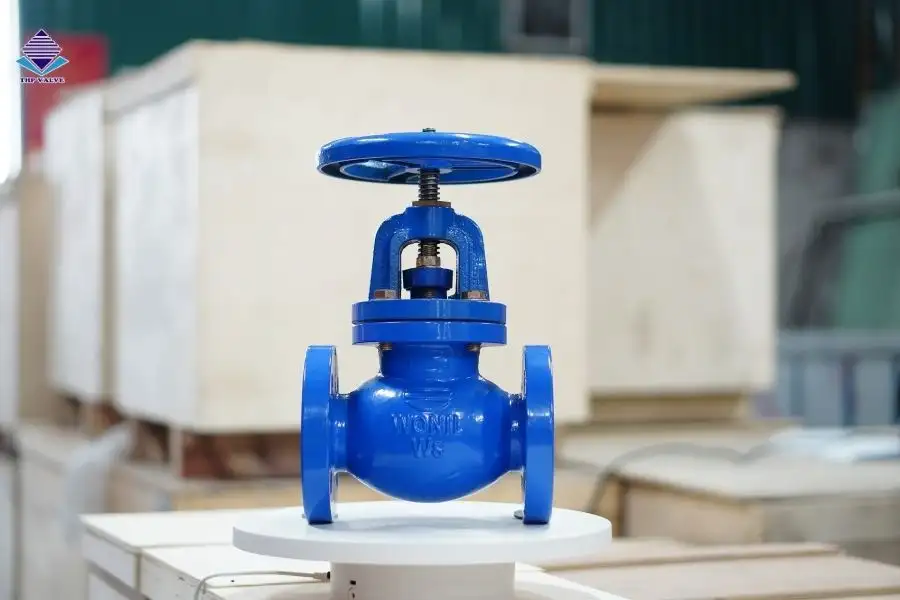

Van cầu bầu gang Wonil
Là dòng van có nguồn gốc sản xuất từ thương hiệu nổi tiếng Wonil Hàn Quốc. Thiết kế van có dạng thân bầu đặc trưng giúp tối ưu hóa lưu lượng đi qua van, hạn chế tổn thất áp suất. Thân van được đúc bằng gang xám hoặc gang cầu, trục van, đĩa van bằng inox. Van kết nối với đường ống dạng lắp bích chắc chắn tiêu chuẩn JIS10K. Hệ thống ứng dụng phổ biến nước, nước nóng, hơi nóng, HVAC, PCCC…yêu cầu đóng mở và điều tiết lưu lượng ổn định.
 | Thông số kỹ thuật
|
Liên hệ mua, nhận báo giá van cầu gang mới nhất
Sau khi tìm hiểu sản phẩm, nếu quý khách có nhu cầu mua van cầu gang chính hãng, hãy liên hệ trực tiếp với Tuấn Hưng Phát qua hotline để được tư vấn, lựa chọn sản phẩm phù hợp với hệ thống. Với hơn 16 năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp, Tuấn Hưng Phát hiện nhập khẩu và lưu kho nhiều dòng van cầu gang với đa dạng kích thước, model và thương hiệu. Sản phẩm được chuẩn bị sẵn với số lượng lớn, đáp ứng nhu cầu mua lẻ, thay thế thiết bị hoặc cung cấp cho các dự án công nghiệp.
Về báo giá sản phẩm, quý khách vui lòng cung cấp các thông tin cơ bản kỹ thuật về kích cỡ, áp suất, môi trường lưu chất, số lượng… Đội ngũ nhân viên của chúng tôi sẽ hỗ trợ chọn model và gửi báo giá van cầu gang mới nhất cho quý khách trong thời gian sớm nhất.
