Phần 09. Lắp đặt van điện từ cho đúng cách

Lắp đặt van điện từ sao cho đúng cách

Van solenoid là một thiết bị đường ống được sử dụng rộng rãi chủ yếu trong công nghiệp hay các hệ thống cần điều khiển tự động, từ xa. Được ưa chuộng vì có giá thành vừa phải, dễ sử dụng, vận hành đơn giản, và được khách hàng đánh giá là thiết bị đáng tin cậy và dễ sử dụng.

Muốn sử dụng dòng van này cho đúng cách, cũng như để phát huy hết những công dụng của nó. Chúng ta cần phải có những bước lắp đặt đúng cách. Ở bài trước Tuấn Hưng Phát đã giới thiệu bài viết về bảo trì, bảo dưỡng van điện từ cho đúng cách, ở bài viết hôm nay chúng ta cần tìm hiểu về cách lắp đặt của van điện từ.

Lắp đặt van điện từ cho đúng cách

Khi lắp đặt van điện từ, chúng ta cần lắp đặt theo những bước sau đây:

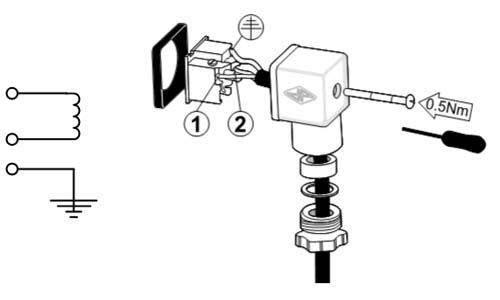

Cách lắp đặt van điện từ đúng cách
Cách lắp đặt van điện từ đúng cách

Kiểm tra chung

Đầu tiên kiểm tra xem van điện từ có phù hợp với các thông số lựa chọn hay không, chẳng hạn như điện áp nguồn cấp, áp suất trung bình, chênh lệch áp suất, vv Nếu chọn sai điện áp cấp nguồn sẽ làm cháy cuộn dây. Nói chung, điện áp nguồn cung cấp phải đáp ứng phạm vi dao động của điện áp danh định: AC + 10% ~ -15%, hoặc DC + 10% ~ -10%. Bên cạnh đó, các thành phần cuộn dây không nên được tháo rời bình thường.

Vệ sinh đường ống

Rửa sạch đường ống trước khi kết nối với van điện từ , làm sạch các bụi kim loại, cặn vật liệu bịt kín và rỉ sét trong đường ống. Nếu môi chất có lẫn bụi và các tạp chất khác cản trở hoạt động của van điện từ thì nên lắp bộ lọc trong đường ống để giúp van hoạt động hiệu quả hơn

Vị trí lắp đặt

Nói chung, việc lắp đặt van điện từ phải đảm bảo rằng phần cuộn dây điện từ của van điện từ là thẳng đứng hướng lên và thân van nằm ngang. Vì vậy, nó nên được lắp đặt trong đường ống nằm ngang so với mặt đất.

Nếu van điện từ cần được lắp đặt trên đường ống thẳng đứng do hạn chế về không gian hoặc điều kiện làm việc, vui lòng thông báo trước khi đặt hàng, nếu không, van điện từ có thể không hoạt động bình thường.

Lắp đặt van điện từ chuẩn giảm thiểu rủi ro
Lắp đặt van điện từ chuẩn giảm thiểu rủi ro

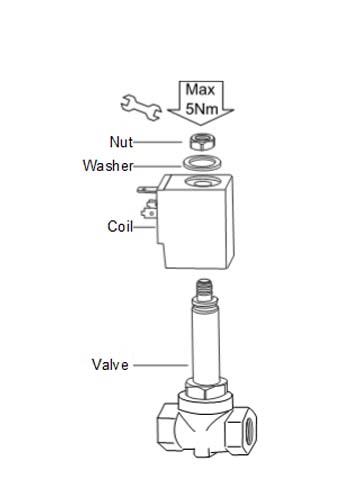

Gắn cuộn dây

Gắn cuộn dây trên van điện từ. Không bao giờ kết nối cuộn dây với nguồn điện khi nó không được gắn trên van điện từ! Cuộn dây có thể bị cháy. Làm theo hướng dẫn sử dụng để đảm bảo lắp ráp chính xác các bộ phận. Vặn đai ốc vừa đủ để đảm bảo cuộn dây không quay hoặc rung, nhưng tránh siết quá chặt để tránh hư hỏng. Hướng dẫn cho mô-men xoắn siết là 5 Nm.

Tiến hành lắp đặt các khớp nối

Đối với tiêu chuẩn kết nối ren: tên hành xoay van theo chiều ngược kim đồng hồ để kết nối van vào đường ống, lưu ý khi xoay tránh xoay quá chặt, ddamr bảo vừa đủ thì dừng lại, việc siết quá chặt sẽ gây hỏng gioăng gây ảnh hưởng đến việc sửa chữa sau này.

Đối với các dòng van kết nối mặt bích thì đặt van vào giữa 2 đường ống sao cho các lỗ này đối xứng cho đồng đều, tiến hành đtặ bulong vào tững lỗ và dùng đai ốc vặt lại cho chặt, dòng mặt bích này thường được sử dụng cho các đường ống có kích thước lớn từ Dn 50 trở lên.

Hướng dòng chảy

Van điện từ nói chung là định hướng, vì vậy nó không thể được lắp đặt ngược. Thông thường có dấu → trên thân van để chỉ ra hướng của dòng môi chất. Do đó, việc cài đặt phải đồng ý với hướng dẫn →. Nhưng nó có thể được lắp đặt ngược lại trong đường ống chân không hoặc trong trường hợp đặc biệt.

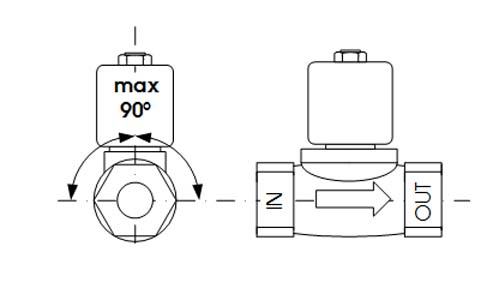

Kiểm tra và chạy thử nghiệm van điện từ sẽ tăng hiệu quả sử dụng lâu dài
Kiểm tra và chạy thử nghiệm van điện từ sẽ tăng hiệu quả sử dụng lâu dài

Lựa chọn van điện từ

Nếu môi chất có thể tạo ra “búa nước” thì phải chọn van điện từ có chức năng ngăn “búa nước” hoặc thực hiện một số biện pháp. Việc lựa chọn van điện từ phù hợp với nhu cầu sử dụng của mình giúp tối ưu chi phí, tiết kiệm thời gian, công sức

Chạy thử nghiệm

Tiến hành chạy thử và kiểm tra xem van hoạt động có trơn tru hay không, có bị hở rò rỉ lưu chất hay không. Ngoài ra chú ý xem van hoạt động có tiếng ồn lạ không, đóng mở có trơn tru không. Nếu có bất kỳ thắc mắc nào xin vui lòng liên hệ theo HOTLINE: 0915.891.666 hoặc gửi thư về cho chúng tôi qua kinhdoanh@tuanhungphat.vn để nhận báo giá cũng như tư vấn hoàn toàn miễn phí.

Một số lưu ý khi lắp đặt van điện từ

Cố gắng không để van điện từ ở trạng thái đóng điện trong thời gian dài dễ làm giảm tuổi thọ của cuộn dây hoặc thậm chí là cháy cuộn dây. Nghĩa là van điện từ thường mở và thường đóng không thể hoán đổi cho nhau.

Đọc kỹ hướng dẫn sử dụng, lắp đặt của nhà sản xuất trước khi tiến hành công việc

Kiểm tra các điều kiện hoạt động trên nhãn sản phẩm và trên các tài liệu kỹ thuật (áp suất, nhiệt độ, chất lỏng, nguồn điện) trước khi lắp đặt, khởi động và bảo trì, điều này nhằm đảm bảo sự tương thích giữa van và đường ống

Trước khi ngắt kết nối hoặc tháo rời van, hãy đảm bảo rằng không có áp suất bên trong đường ống, tạo sự thuận lợi cho việc lắp đặp diễn ra dễ dàng hơn

Chỉ sử dụng phụ tùng chính hãng do nhà sản xuất cung cấp, nếu thay các phụ tùng không rõ nguồn gốc, chế độ bảo hành chúng tôi sẽ không chịu trách nhiệm

Không vượt quá giới hạn áp suất, nhiệt độ và điện áp do nhà sản xuất đưa ra và được ghi trên nhãn sản phẩm và trên tài liệu kỹ thuật.

Không tháo nhãn khỏi van hoặc cuộn dây.

Kiểm tra sự tương thích giữa chất lỏng và vật liệu của van trước khi lắp đặt và khởi động. Trong trường hợp có nghi ngờ, vui lòng liên hệ với nhà sản xuất.

Tổng kết

Việc lắp đặt van điện từ đúng cách sẽ hạn chế rủi ro về các sự cố liên quan đến van và đường ống, trên đây là những bước cơ bản để lắp đặt thiết bị này, nếu có bất kỳ thắc mắc nào  xin vui lòng liên hệ cho chúng tôi hoặc để lại bình luận phía dưới, bộ phận kỹ thuật sẽ liên hệ với bạn sớm nhất có thể.

Ngoài ra chúng tôi còn cung cấp các phụ kiện đường ống chính hãng như: Bulong, ốc vít, kép, cút với đầy đủ kích cỡ, giá thành hợp lý, chất lượng cao, các dòng van nước công nghiệp, đồng hồ đo nước chính hãng.

Bài tiếp theo: Cách chọn mua van điện từ đúng mục đích sử dụng
